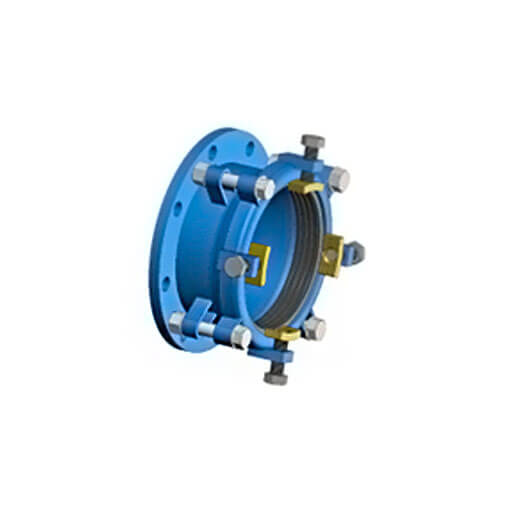

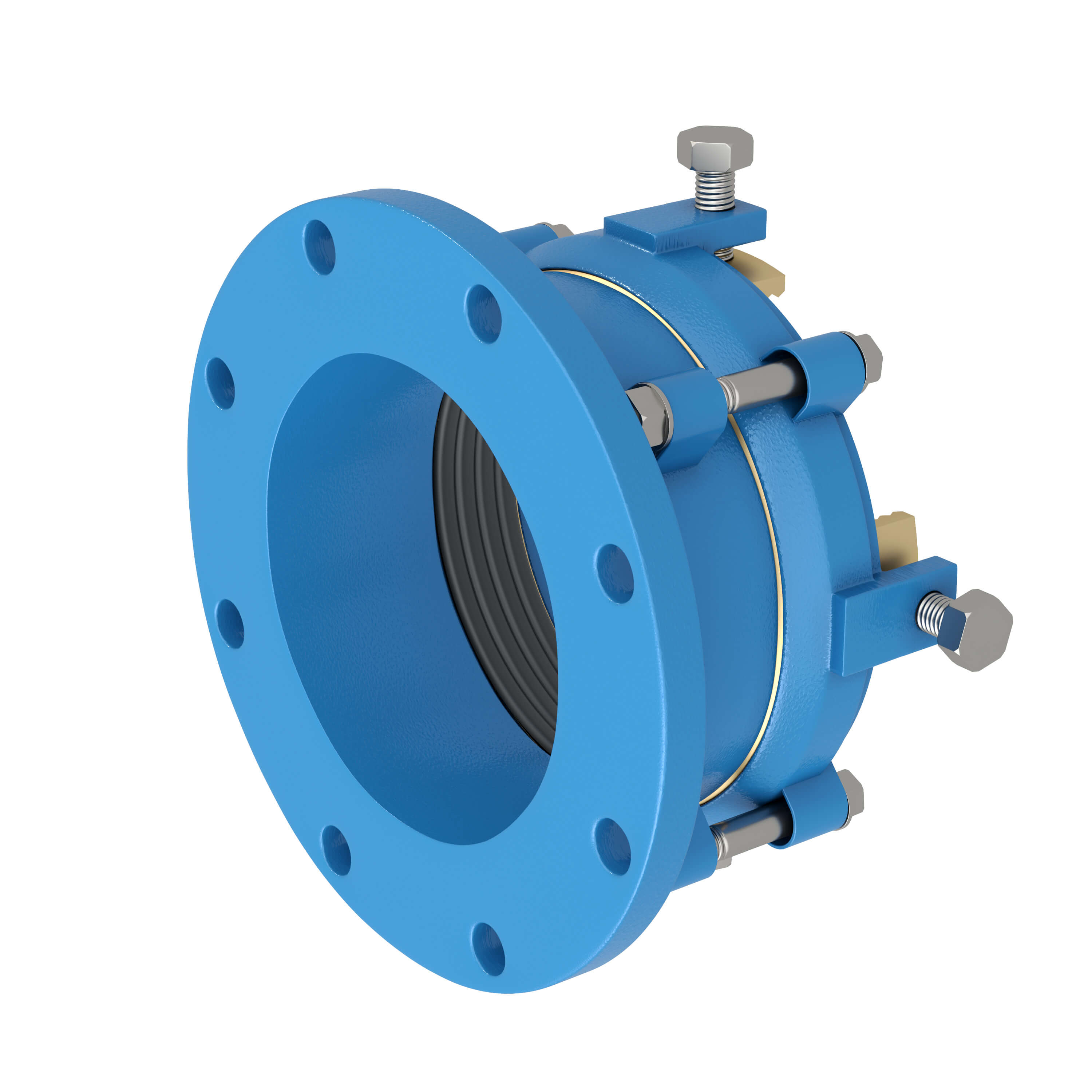

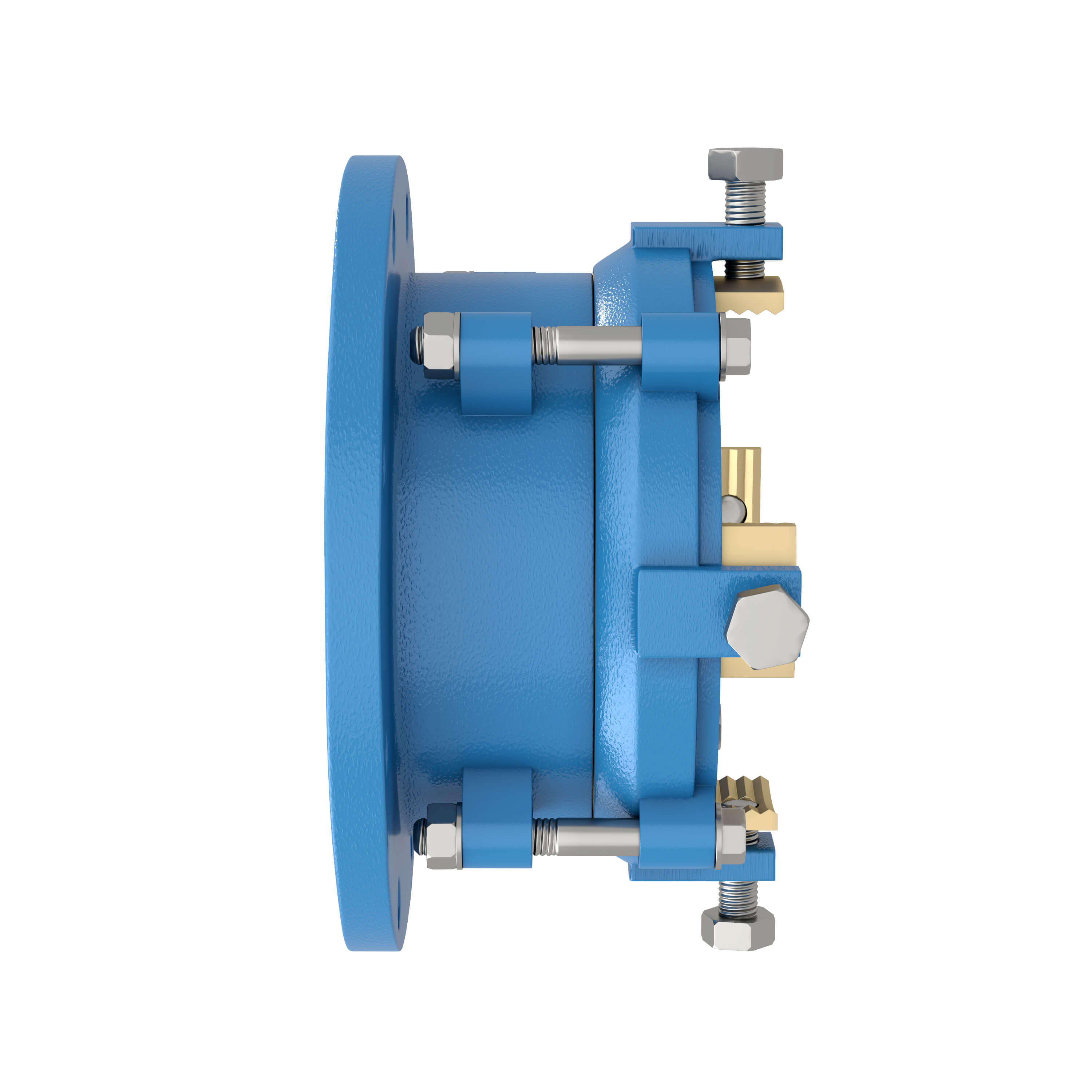

Фланцевый адаптер EAZ
Аналог VAG, Hawle, AVK.
|
Обозначение |
Фланцевый адаптер EAZ |
|
Сведения о сертификации |
Декларация соответствия ЕАЭС N RU Д-RU.РА03.В.59312/22 от 25.05.2022 по 16.05.2027 |
|
Наименование |
Фланцевый адаптер EAZ |
|
Изготовитель |
ООО ПК «Поли-Групп». Российская Федерация, Московская область, Городской округ Подольск, поселок Сельхозтехника, Домодедовское шоссе, земельный участок 20п. |
|
Назначение |
Как соединительная арматура трубопроводов, транспортирующих воду для нужд хозяйственно-питьевого водоснабжения, канализационных и технологических систем, морской воды. |
|
Основные характеристики |
Предназначены в качестве соединительной арматуры трубопроводов, транспортирующих воду и другие жидкие вещества, в том числе для нужд хозяйственно-питьевого водоснабжения, канализационных систем. |
Основные технические данные
|
Диаметр номинальный DN по ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды» |
50…2000 |
|
Давление номинальное PN по ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные (условные). Ряды» |
PN 10 кгс/см2, PN 16 кгс/см2 PN 25кгс/см2 (PN 40 кгс/см2 по заказу). |
|
Рабочая среда |
Питьевая вода, техническая вода, канализационные стоки, морская вода. |
|
Температура рабочей среды, °С |
0… +70°С |
|
Категории размещения |
Открытый воздух, камеры и колодцы с повышенной влажностью, в грунте, в закрытых помещениях (номинальные значения климатических факторов по ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» для условий УХЛ 5, при температуре окружающей среды от 0 до 40оС). |
|
Корпус |
Сталь 20, Сталь 09Г2С |
|
Крепёж |
Болты, гайки класс прочности 8.8, оцинкованная сталь с антикоррозийным покрытием по ГОСТ Р 1759.0-87. |
|
Уплотнения: |
Каучук этилен-пропилен-диеновый |
|
Защита от коррозии: |
Высококачественное эпоксидное покрытие толщина слоя 300 мкм, отсутствие пор, гладкая поверхность |
|
Ду, мм |
Ру, МПа |
L, мм |
Присоединительные размеры фланца муфты по ГОСТ 12815 |
Наружный диаметр трубы, мм |
Масса кг |
||
|
Диаметр фланца, D, мм |
Кол-во отв. n |
Ду. отв. d |
|||||
|
50 |
1,0 |
90 |
160 |
4 |
18 |
56,0÷72,0 |
5 |
|
65 |
1,0 |
90 |
180 |
4 |
18 |
72,0÷89,0 |
6 |
|
80 |
1,0 |
90 |
195 |
8 |
18 |
88,9÷108,0 |
7 |
|
100 |
1,0 |
90 |
215 |
8 |
18 |
108,0÷120,0 113,5÷128,7 |
8 |
|
125 |
1,0 |
90 |
245 |
8 |
18 |
138,9÷153,3 |
10 |
|
150 |
1,0 |
120 |
280 |
8 |
22 |
158,0÷172,0 167,5÷181,6 |
12 |
|
200 |
1,0 |
120 |
335 |
8 |
22 |
218,0÷235,0 |
16 |
|
250 |
1,0 |
120 |
390 |
12 |
22 |
272,0÷289,0 |
20 |
|
300 |
1,0 |
120 |
440 |
12 |
22 |
323,0÷339,4 |
25 |
|
350 |
1,0 |
165 |
500 |
16 |
22 |
370,0÷380,0 |
30 |
|
400 |
1,0 |
165 |
565 |
16 |
26 |
423,0÷433,0 |
36 |
|
450 |
1,0 |
165 |
615 |
20 |
26 |
473,0÷483,0 |
50 |
|
500 |
1,0 |
165 |
670 |
20 |
26 |
523,0÷533,0 |
56 |
|
600 |
1,0 |
165 |
780 |
20 |
30 |
613,0÷633,0 |
70 |
|
700 |
1,0 |
165 |
895 |
24 |
33 |
713,0÷733,0 |
90 |
|
800 |
1,0 |
165 |
1010 |
24 |
33 |
813,0÷833,0 |
100 |
|
900 |
1,0 |
165 |
1110 |
28 |
36 |
913,0÷933,0 |
130 |
|
1000 |
1,0 |
165 |
1220 |
28 |
39 |
1013,0÷1033,0 |
140 |
|
1200 |
1,0 |
165 |
1455 |
32 |
42 |
1213,0÷1233,0* |
200 |
|
1400 |
1,0 |
165 |
1675 |
36 |
45 |
1413,0÷1433,0* |
250 |
|
1600 |
1,0 |
165 |
1915 |
40 |
45 |
1613,0÷1633,0* |
300 |
|
2000 |
1,0 |
165 |
2315 |
48 |
48 |
* |
450 |
