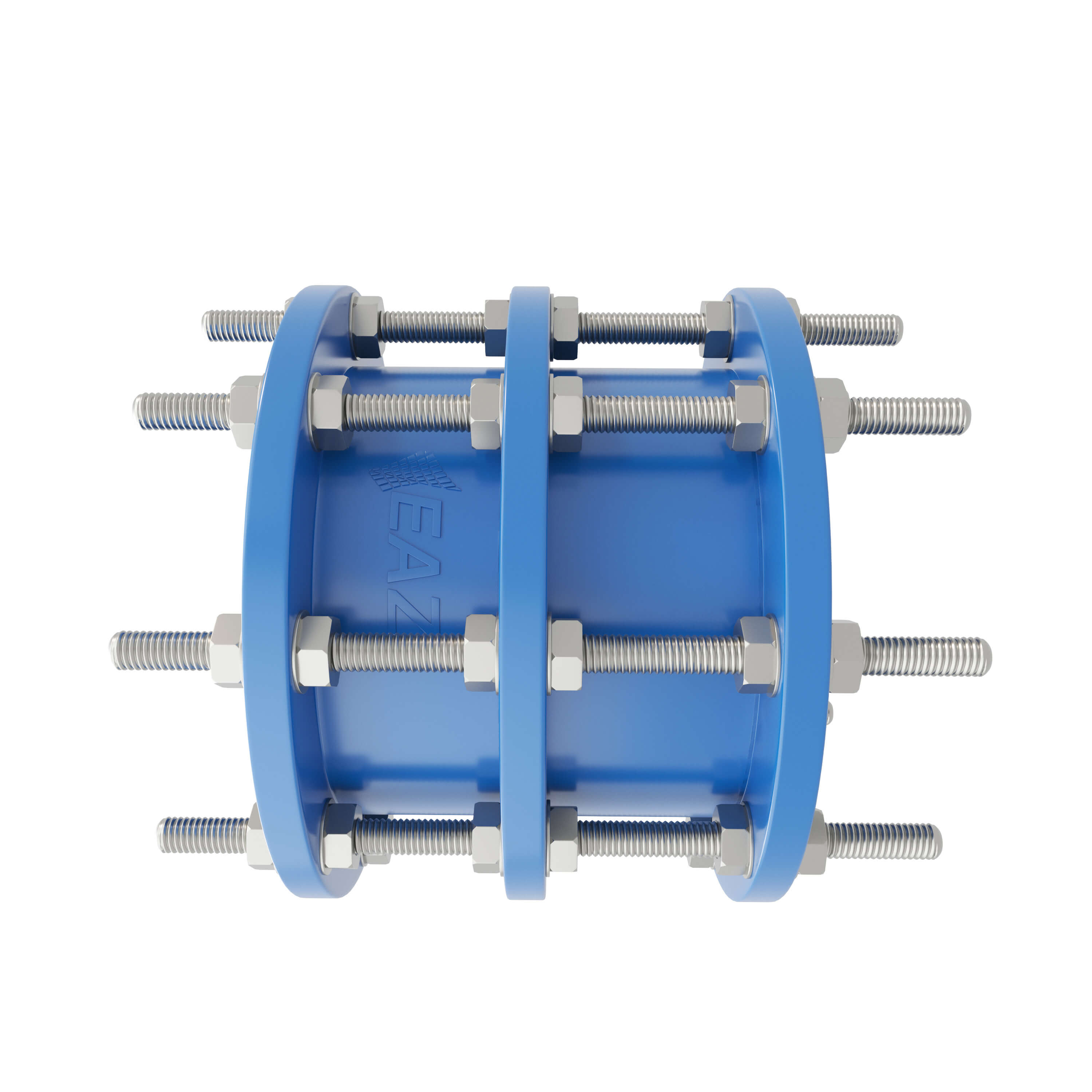

Монтажная вставка EAZ DJ

Диаметр номинальный DN по ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды»

50…1600

Давление номинальное PN по ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные (условные). Ряды»

PN 10 кгс/см², PN 16 кгс/см²  PN 25кгс/см² (PN 40 кгс/см² по заказу)

Рабочая среда

Питьевая вода, техническая вода, канализационные стоки, морская вода

Температура рабочей среды, °С

0… +70°С

Категории размещения

Открытый воздух, камеры и колодцы с повышенной влажностью, в грунте, в закрытых помещениях (номинальные значения климатических факторов по ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» для условий УХЛ 5, при температуре окружающей среды от 0 до 40^оС).

Корпус

Сталь 20 (Конструкционная углеродистая качественная сталь по ГОСТ 1050-2013)

Присоединение Регулирование

2 одинаковых фланца ГОСТ 12820-80 с обеих сторон.

Двухстороннее регулирование.

Крепёж - шпильки:

Нерж. сталь или термодиффузионное цинковое покрытие (ТДЦ).:

Шпилька ГОСТ 22042-76 «Шпильки для деталей с гладкими отверстиями. Класс точности В».

Болт ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В».

Гайка ГОСТ 5915-70 «Гайки шестигранные класса точности В».

Крепёж - стяжные болты:

Нерж. сталь.

Уплотнения:

EPDM(чистая вода), NBR(сточная и техническая вода)

Защита от коррозии:

Высококачественное эпоксидное покрытие толщина слоя 300 мкм, отсутствие пор, гладкая поверхность
