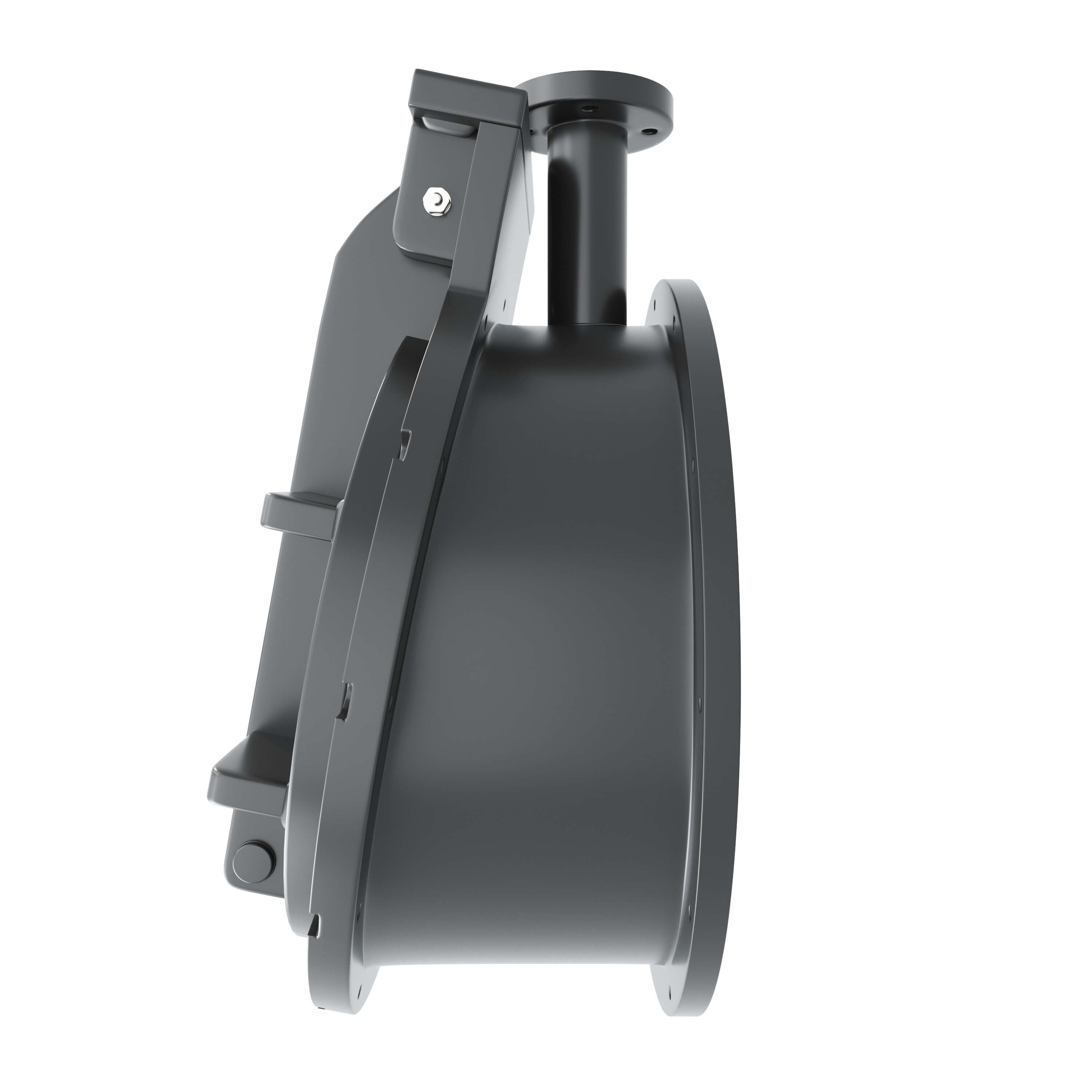

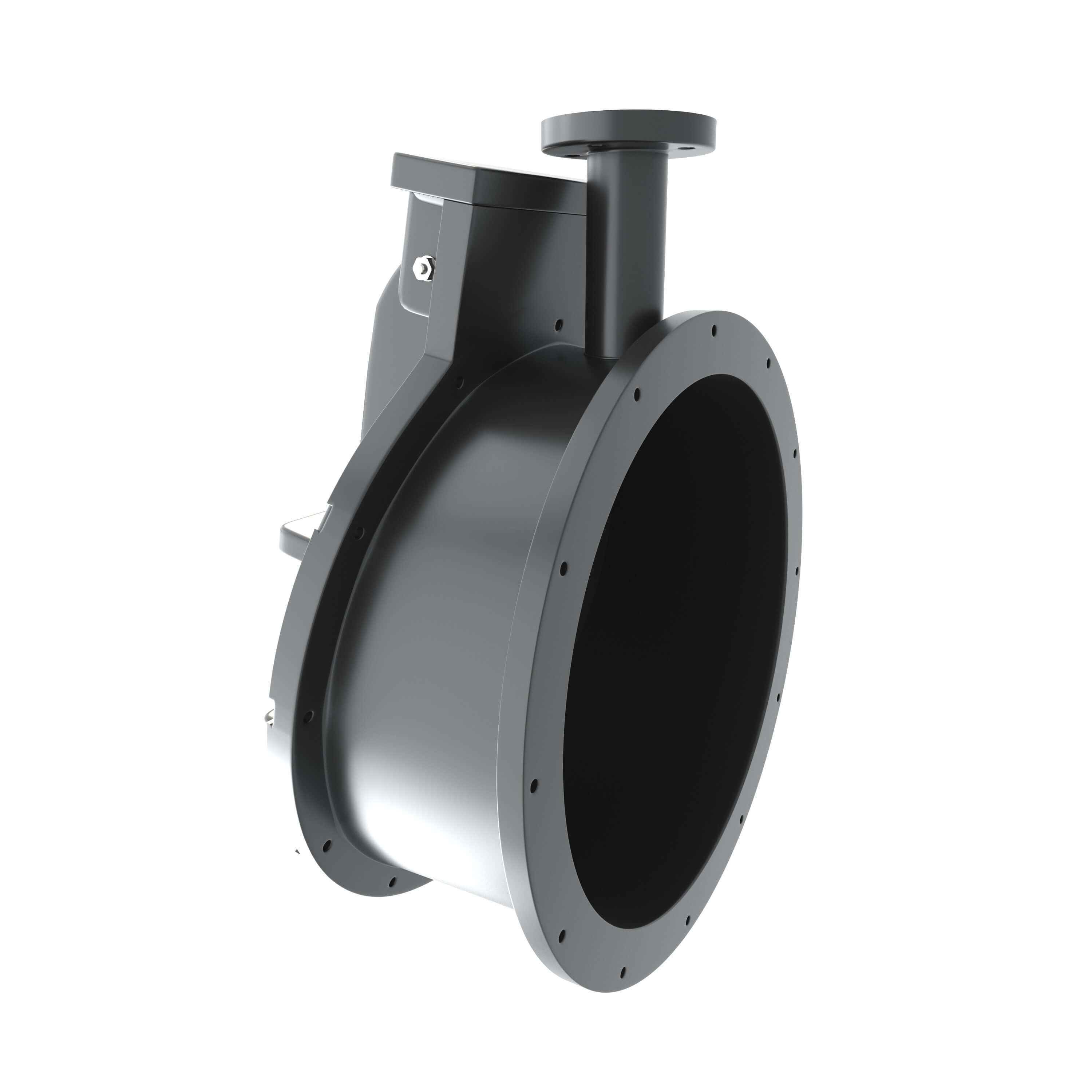

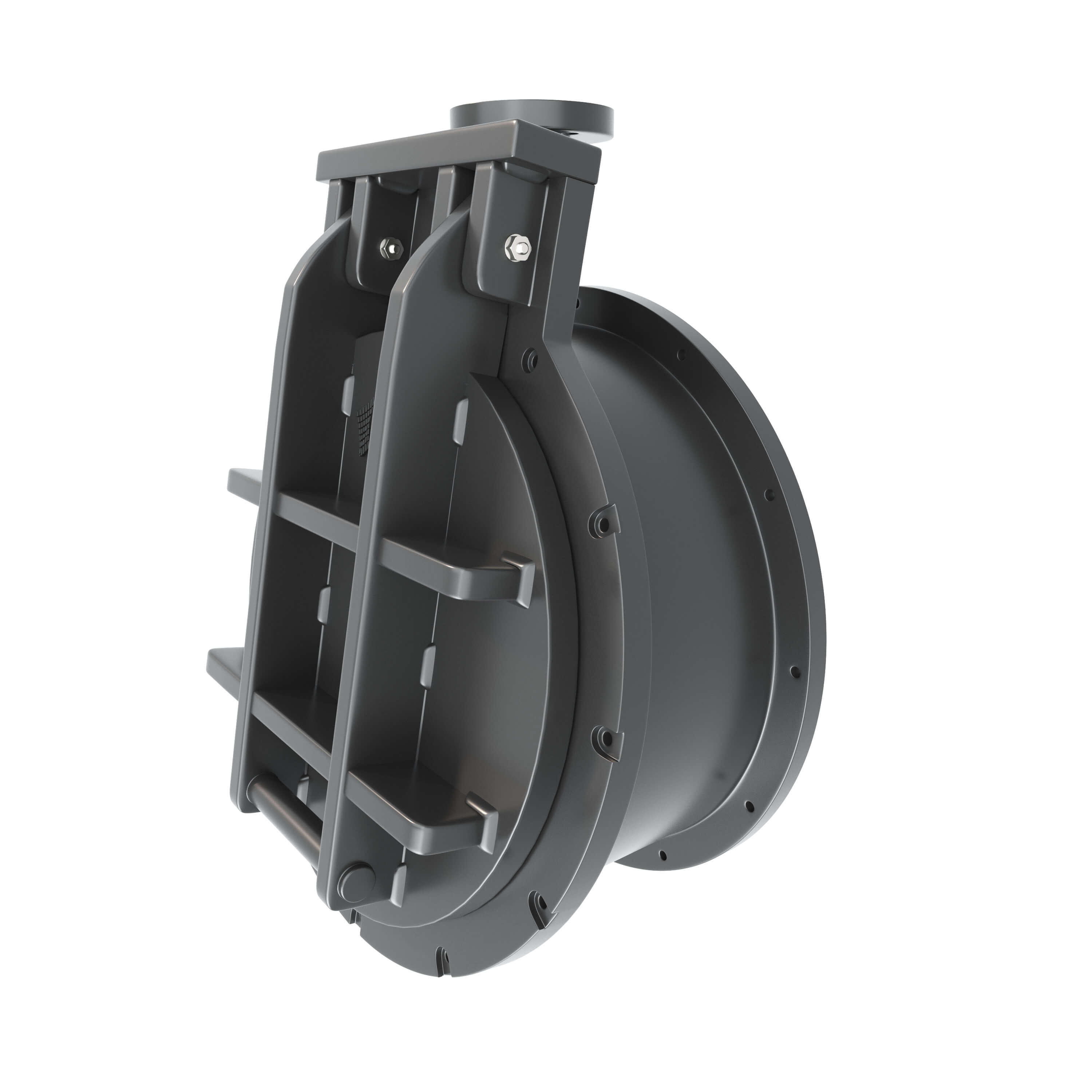

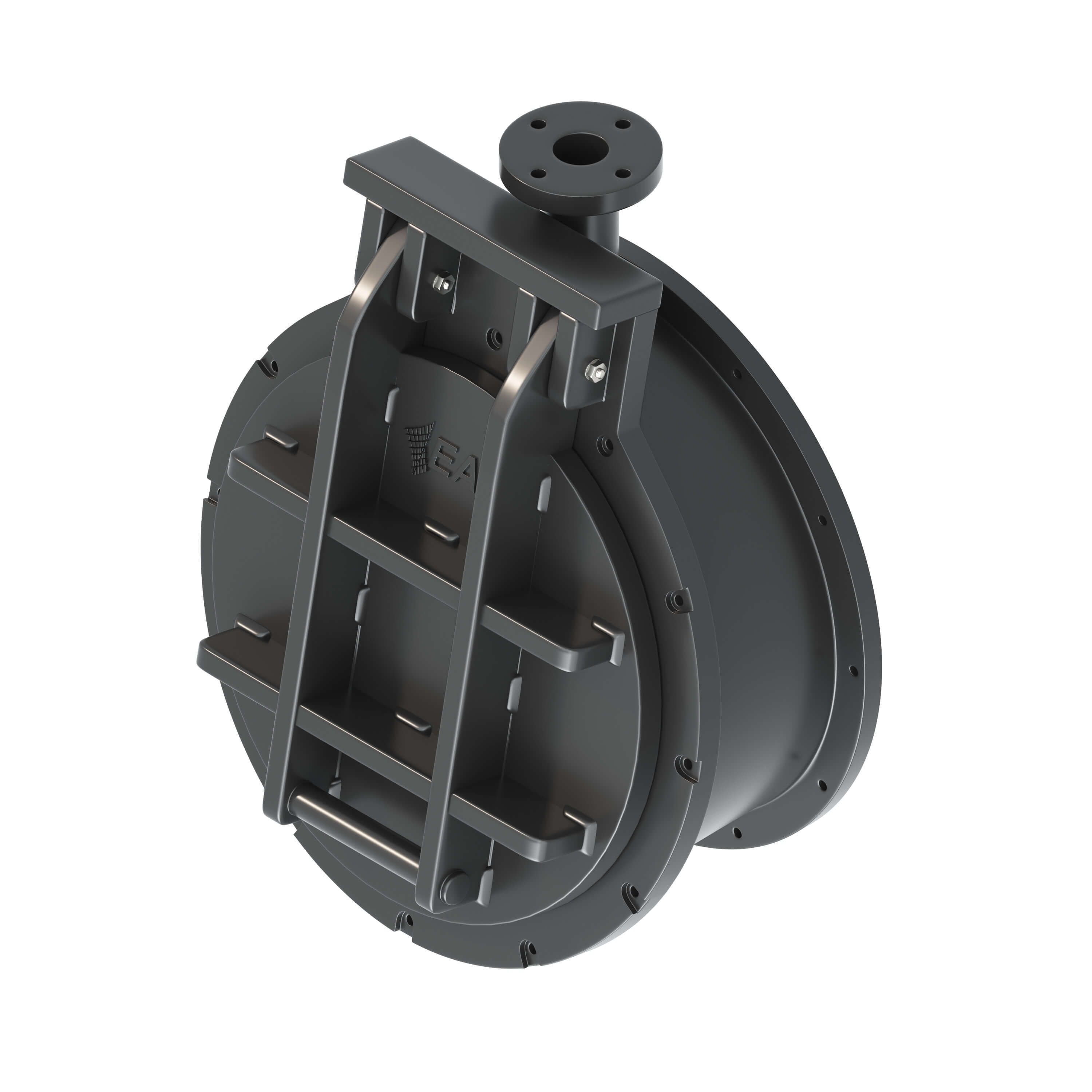

Клапан-захлопка EAZ PTK-А
Аналог VAG, Hawle, AVK.
|
Наименование |
Клапан обратный EAZ PTK-A |
|
Изготовитель |
ООО ПК «Поли-Групп». Российская Федерация, Московская область, Городской округ Подольск, поселок Сельхозтехника, Домодедовское шоссе, земельный участок 20п. |
|
Назначение |
Откидной обратный клапан с вертикальным диском для сброса над уровнем воды |
|
Основные характеристики |
Для монтажа анкерами на ровную бетонную стену. Лёгкий монтаж благодаря малому весу и абсолютной коррозионной стойкости. Открывается при минимальном давлении. Применяется на безнапорных линиях и насосных станциях. Фланцевое соединение PN 10 . Тип присоединения к трубопроводу: фланцевое. Конструкция, размеры и общие технические требования к фланцам соответствуют ГОСТ 33259-2015 «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 25. Конструкция, размеры и общие технические требования». |
Технические данные
|
Диаметр номинальный DN по ГОСТ 5762-2002 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды» |
150…1000 |
|
Давление номинальное PN по ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные (условные). Ряды» |
PN 0,5 кгс/см2 |
|
Рабочая среда |
Техническая вода, канализационные стоки, морская вода |
|
Нормальное положение затвора |
Полностью открыто / Полностью закрыто |
|
Температура рабочей среды, °С: |
0…+50°С |
|
Присоединение к трубопроводу |
Фланцевое |
|
Максимальная скорость потока (стабильного) |
до 5 м/с |
|
Перепад давления на закрытом шаре |
не более максимально допустимого рабочего давления |
Материалы
|
Рамка |
ПНД- Полиэтилен низкого давления по ГОСТ 16338-85 |
|
Крышка |
ПНД- Полиэтилен низкого давления по ГОСТ 16338-85 |
|
Анкерная плита |
ПНД- Полиэтилен низкого давления по ГОСТ 16338-85 |
|
Диск |
ПНД- Полиэтилен низкого давления по ГОСТ 16338-85 |
|
Вал обратного клапана |
Нерж. сталь А2. (Возможно исполнение А4). |
|
Уплотнение диска обратного клапана |
Покрытие из эластомера EPDM (вода питьевого качества) или NBR (сточная и техническая вода). |
|
Категории размещения |
Открытый воздух, камеры и колодцы с повышенной влажностью, в грунте, в закрытых помещениях (номинальные значения климатических факторов по ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, |
|
Показатели надёжности |
Безотказная работа |
зависит от условий эксплуатации и соблюдения рекомендацийпроизводителя по режиму эксплуатации и периодичности тех. обслуживания |
|
DN |
PN |
Максимально допустимые: |
|
|
рабочее давление, бар |
рабочая температура для нейтральной жидкости, °С |
||
|
150…1000 |
0,5 |
0,5 |
-50…+80°С |
|
DN |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
|
A |
[мм] |
150 |
187 |
234 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
DC закрыто |
[мм] |
370 |
378 |
387 |
403 |
430 |
491 |
425 |
469 |
498 |
520 |
556 |
|
DO открыто |
[мм] |
487 |
538 |
588 |
640 |
742 |
850 |
948 |
1050 |
1145 |
1226 |
1346 |
|
Дюбель |
6xM8 |
6xM8 |
6xM8 |
6xM8 |
8xM8 |
10xM8 |
12xM8 |
12xM8 |
14xM8 |
16xM8 |
18xM8 |
|
|
K |
[мм] |
140 |
184 |
190 |
234 |
284 |
334 |
384 |
434 |
484 |
534 |
584 |
|
L |
[мм] |
272 |
297 |
321 |
346 |
395 |
444 |
494 |
543 |
592 |
641 |
691 |
|
OA |
[°] |
63 |
66 |
67 |
68 |
71 |
72 |
73 |
74 |
75 |
75 |
76 |
|
X |
[мм] |
280 |
368 |
380 |
468 |
568 |
668 |
768 |
868 |
968 |
1068 |
1168 |
|
Y |
[мм] |
412 |
481 |
511 |
580 |
679 |
778 |
878 |
977 |
1076 |
1175 |
1275 |
|
pcd |
[мм] |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
|
Вес ≈ |
[kg] |
6,00 |
8,00 |
10,00 |
13,00 |
21,00 |
29,00 |
45,00 |
58,00 |
78,00 |
96,00 |
106,00 |
|
Необх. пространство ≈ |
[м³] |
0,040 |
0,070 |
0,080 |
0,110 |
0,170 |
0,260 |
0,290 |
0,400 |
0,520 |
0,650 |
0,830 |
