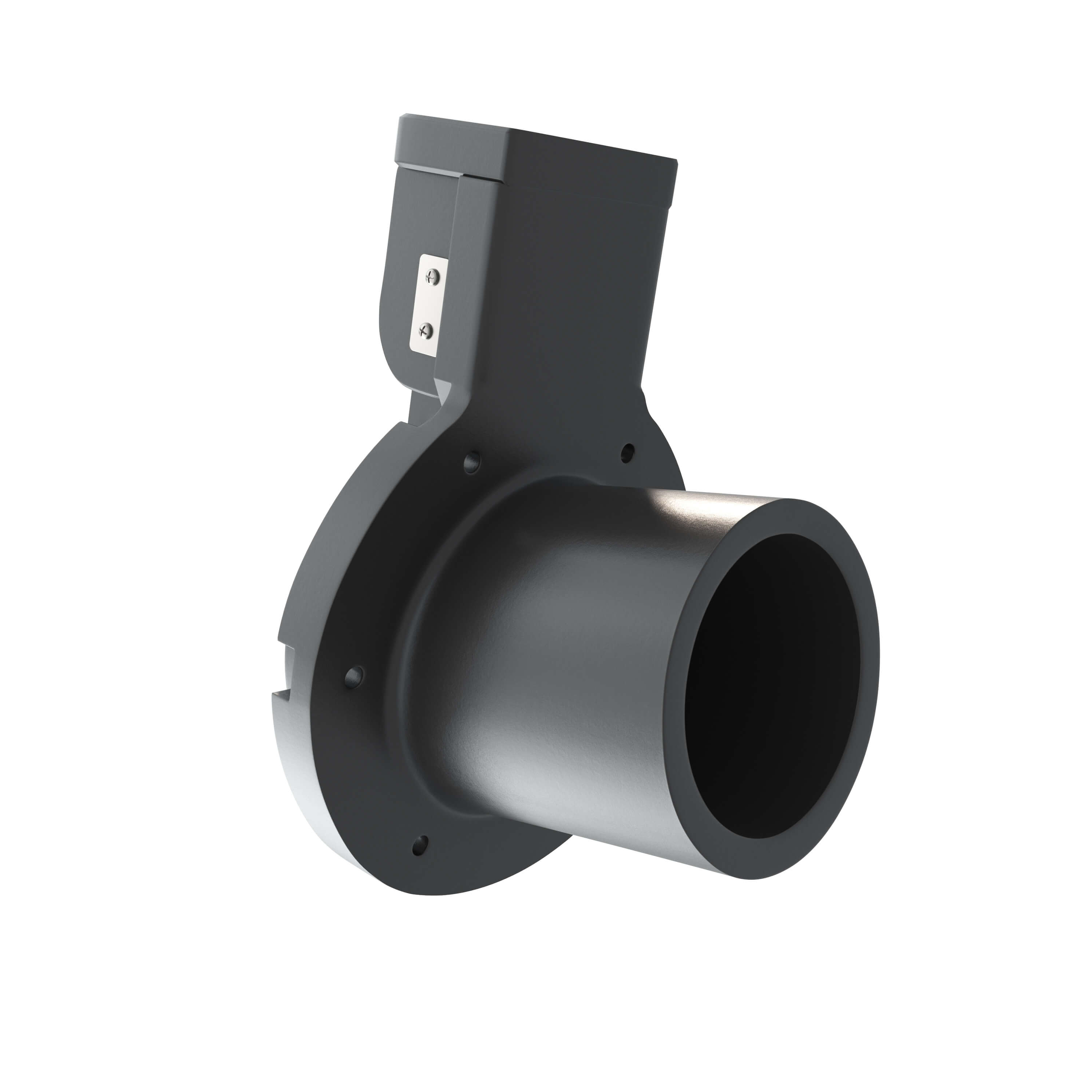

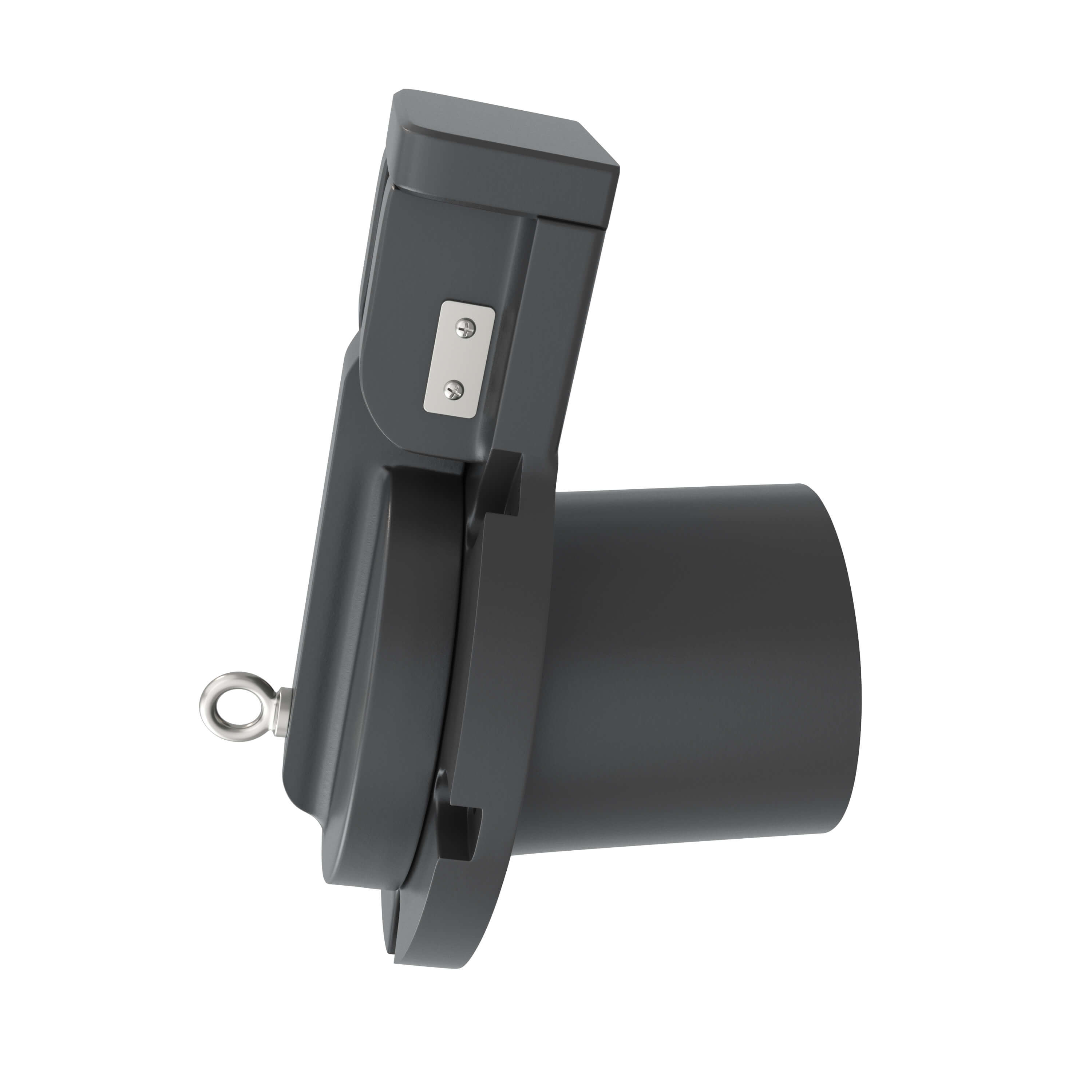

Клапан-захлопка EAZ PTK-P

Наименование

Клапан обратный EAZ PTK-P

Изготовитель

ООО ПК «Поли-Групп». Российская Федерация, Московская область, Городской округ Подольск,  поселок Сельхозтехника, Домодедовское шоссе, земельный участок 20п.

Назначение

Откидной обратный клапан с вертикальным диском для сброса под уровнем воды.

Основные

характеристики

Крепится на трубу.

Лёгкий монтаж благодаря малому весу и абсолютной коррозионной стойкости. Откидной обратный клапан с вертикальным диском для сброса над уровнем воды. Открывается при минимальном давлении.

Применяется на безнапорных линиях и насосных станциях. Наклонное седло для безнапорной ПВХ-/ПЭНД-трубы.

Диаметр номинальный DN по ГОСТ 5762-2002

«Соединения трубопроводов и арматура.

Номинальные диаметры. Ряды»

150…600

Давление номинальное PN по ГОСТ 26349-84

«Соединения трубопроводов и арматура.

Давления номинальные (условные). Ряды»

PN 0,5 кгс/см2

Рабочая среда

Техническая вода, канализационные стоки, морская вода

Нормальное положение затвора

Полностью открыто / Полностью закрыто

Температура рабочей среды, °С:

0…+50°С

Присоединение к трубопроводу

Под приварку

Максимальная скорость потока (стабильного)

до 5 м/с

Перепад давления на закрытом шаре

не более максимально допустимого рабочего давления

Рамка

ПНД- Полиэтилен низкого давления по ГОСТ 16338-85

Крышка

ПНД- Полиэтилен низкого давления по ГОСТ 16338-85

Анкерная плита

ПНД- Полиэтилен низкого давления по ГОСТ 16338-85

Диск

ПНД- Полиэтилен низкого давления по ГОСТ 16338-85

Вал обратного клапана

Нерж. сталь А2. (Возможно исполнение А4).

Уплотнение диска обратного клапана

Покрытие из эластомера EPDM (вода питьевого качества) или NBR

(сточная и техническая вода).

Категории размещения

Открытый воздух, камеры и колодцы с повышенной влажностью, в

грунте, в закрытых помещениях (номинальные значения климатических факторов по ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» для условий УХЛ

5, при температуре окружающей среды от 0 до 40оС).

Показатели надёжности

Безотказная работа

зависит от условий эксплуатации и соблюдения рекомендацийпроизводителя по режиму эксплуатации и периодичности тех. обслуживания

DN

PN

Максимально допустимые:

рабочее давление, бар

рабочая температура для нейтральной жидкости, °С

150…600

0,5

0,5

-50…+80°С

DN

150

200

250

300

400

500

600

DC закрыто

[мм]

355

363

372

388

520

575

542

Di

[мм]

150

187

234

295

375

469

600

DO открыто

[мм]

472

523

573

625

832

935

1064

Du

[мм]

160

200

250

315

400

500

630

K

[мм]

138

163

188

212

261

311

359

L

[мм]

272

297

321

346

397

444

494

OA

[°]

63

66

67

68

71

72

73

Y

[мм]

410

460

509

558

658

755

853

Вес ≈

[kg]

5,00

10,00

12,00

12,00

23,00

27,00

39,00

Необх.

пространство ≈

[м³]

0,040

0,060

0,070

0,090

0,180

0,270

0,330
