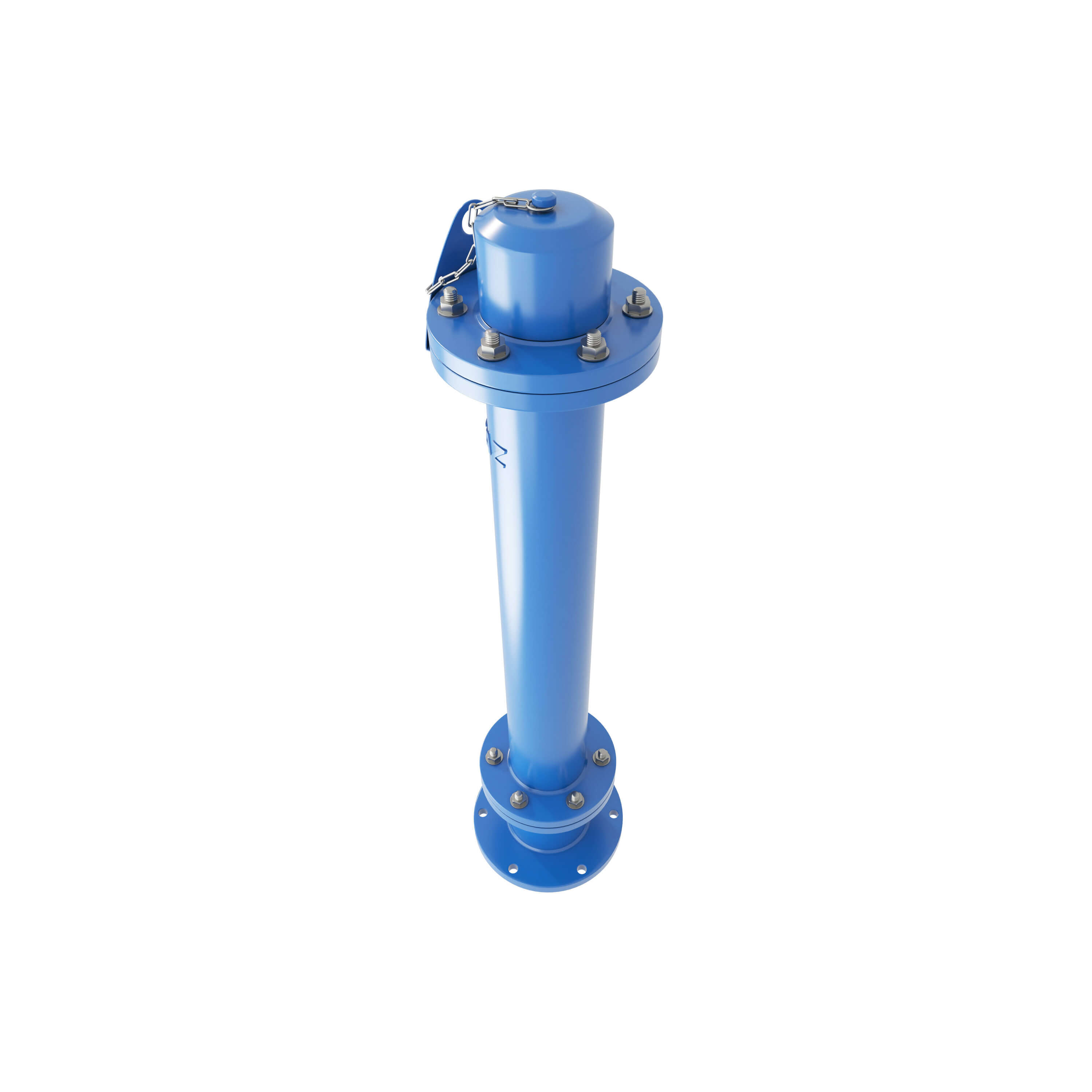

Гидрант подземный с двойным запиранием EAZ ГП
Аналог VAG, Hawle, AVK.
Гидрант подземный с двойным запиранием EAZ ГП
предназначен для отбора питьевой и технической (без примесей) воды при температуре воды от +5°C до +70 °C, в водопроводных и противопожарных сетях
Клапан гидранта полностью находится внутри корпуса гидранта, что обеспечивает лучшую сохранность внутренних деталей клапана и невозможность их повреждения о детали трубопровода.
|
Параметр |
Величина |
|
Фланцевое присоединение |
DN100 по ГОСТ 33259-2015, DN125по ГОСТ 33259-2015 |
|
Рабочее давление Рр |
1,0 (10), 1,6 (16) |
|
Рабочая температура |
от +5°C до +70 °C |
|
Климатические условия эксплуатации |
У1 |
|
Усилие на открытие |
105 Нм |
|
Верхнее резьбовое подключение |
6” (ГОСТ Р 53250-2009), защищенное анодированием |
|
Число оборотов штока до полного открытия гидранта |
12 |
|
Патрубок водоотведения |
внутренний диаметр 9 мм, внешний диаметр 11 мм, длина 25 мм |
|
Дополнительный отсекающий элемент (шар) |
Ст.20 + EPDM |
|
Покрытие наружных поверхностей |
порошковая краска ЭПК 64-1-88 ТУ 301-10-0-300- 89 (цвет синий) |
|
№ |
Деталь |
Материал |
|
1 |
Корпус |
Ст. 20 + ЭПК |
|
2 |
Шток |
AISI 201 |
|
3 |
Корпус нижний фланцевый |
ВЧ 40 |
|
4 |
Уплотнение |
EPDM |
|
5 |
Сфера |
Ст. 20 + EPDM |
|
6 |
Ниппель |
ВЧ 40+Ц9.хр+ЭПК |
|
7 |
Колпак |
EPDM |
|
8 |
Кольца резиновые уплотнительные |
Кольцо 140-145- 36-1 ГОСТ 9833-73 |
|
9 |
Шайба |
DIN 125 – A17 |
|
10 |
Шайба пружинная |
DIN 128 – A16 |
|
11 |
Болт |
ISO 4017 |
|
12 |
Гайка |
ISO 4032 |
|
13 |
Болт |
ISO 4017 |
|
14 |
Направляющая |
Ст. 20 + Ц9.хр |
|
15 |
Клапан в сборе |
Ст. 20 + EPDM |
Документация
