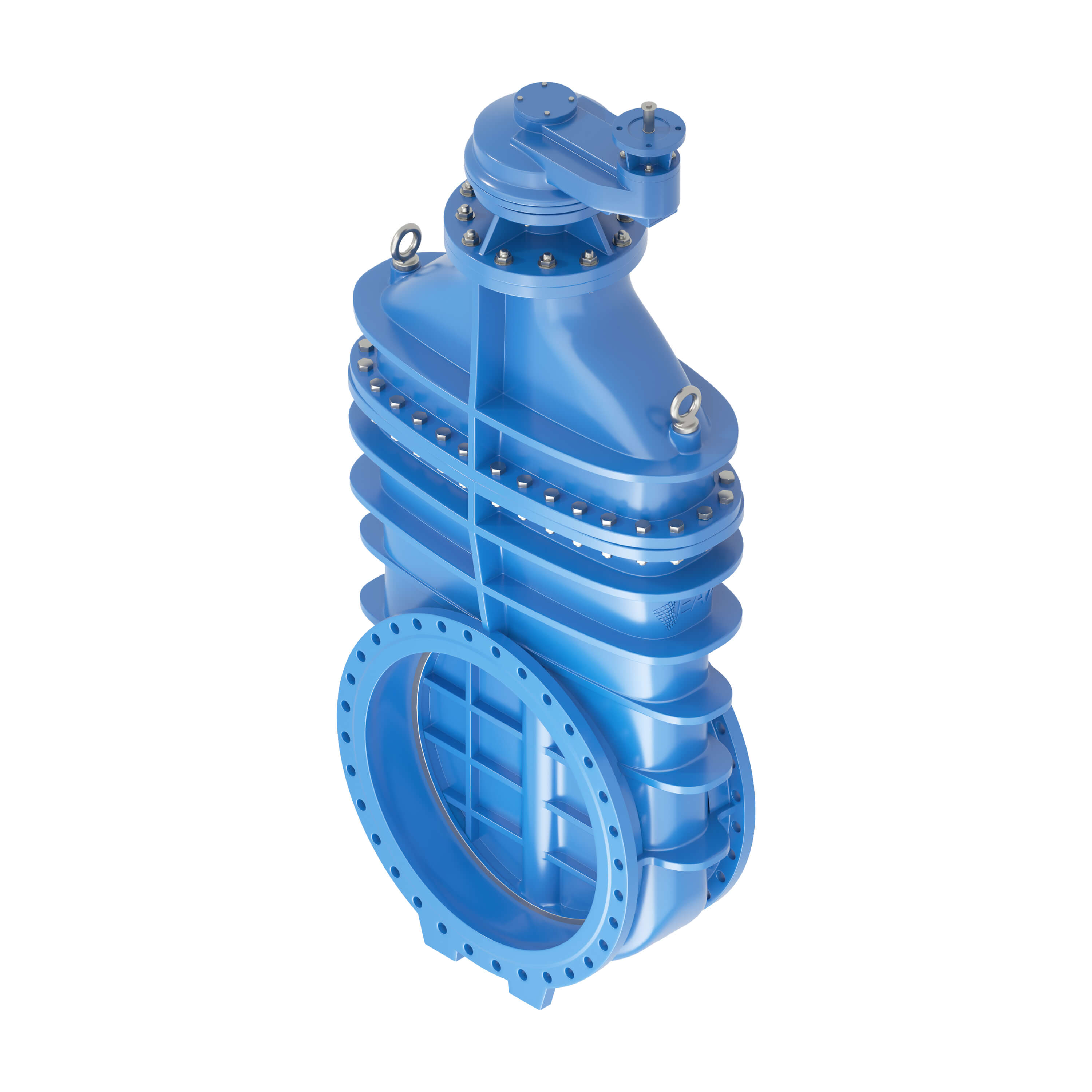

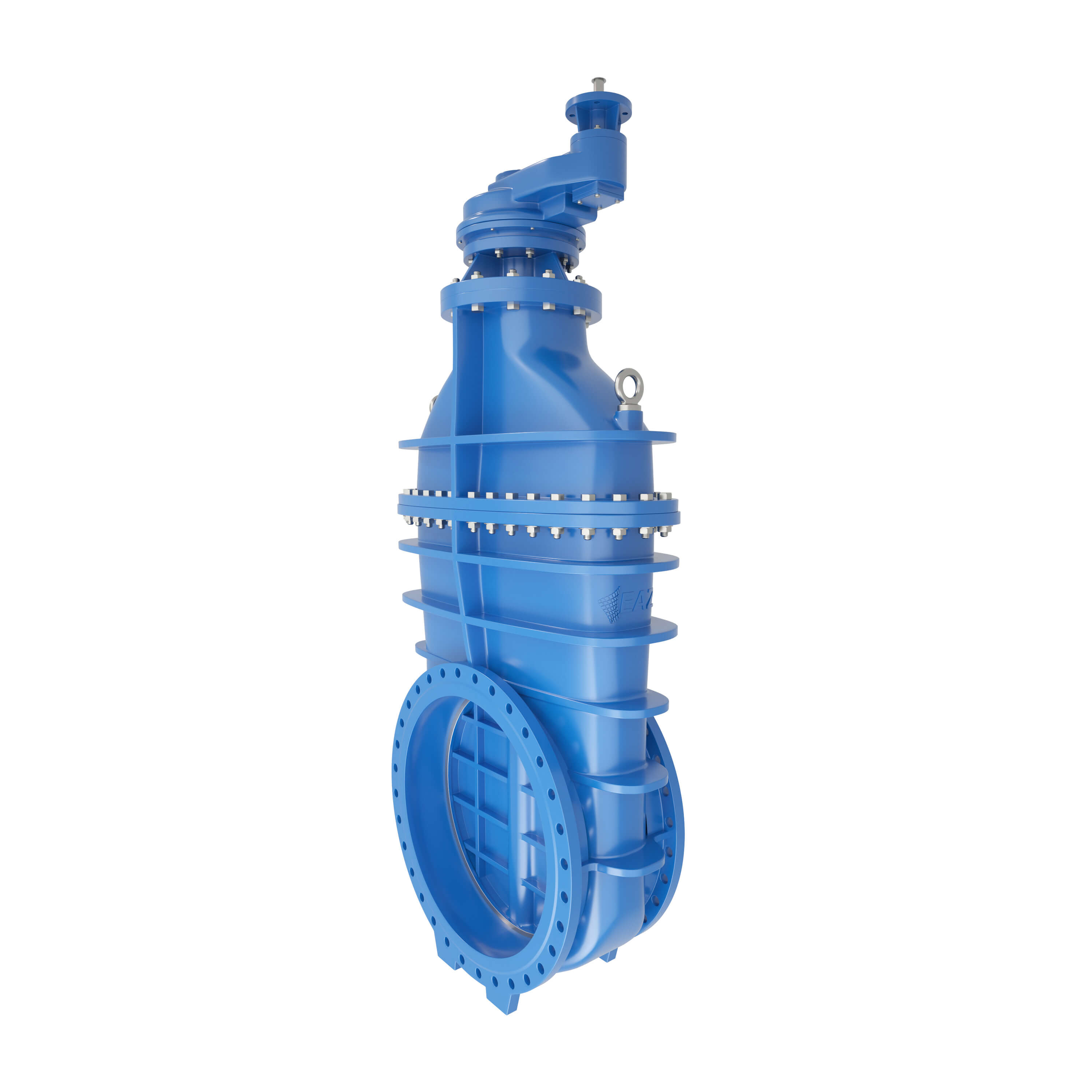

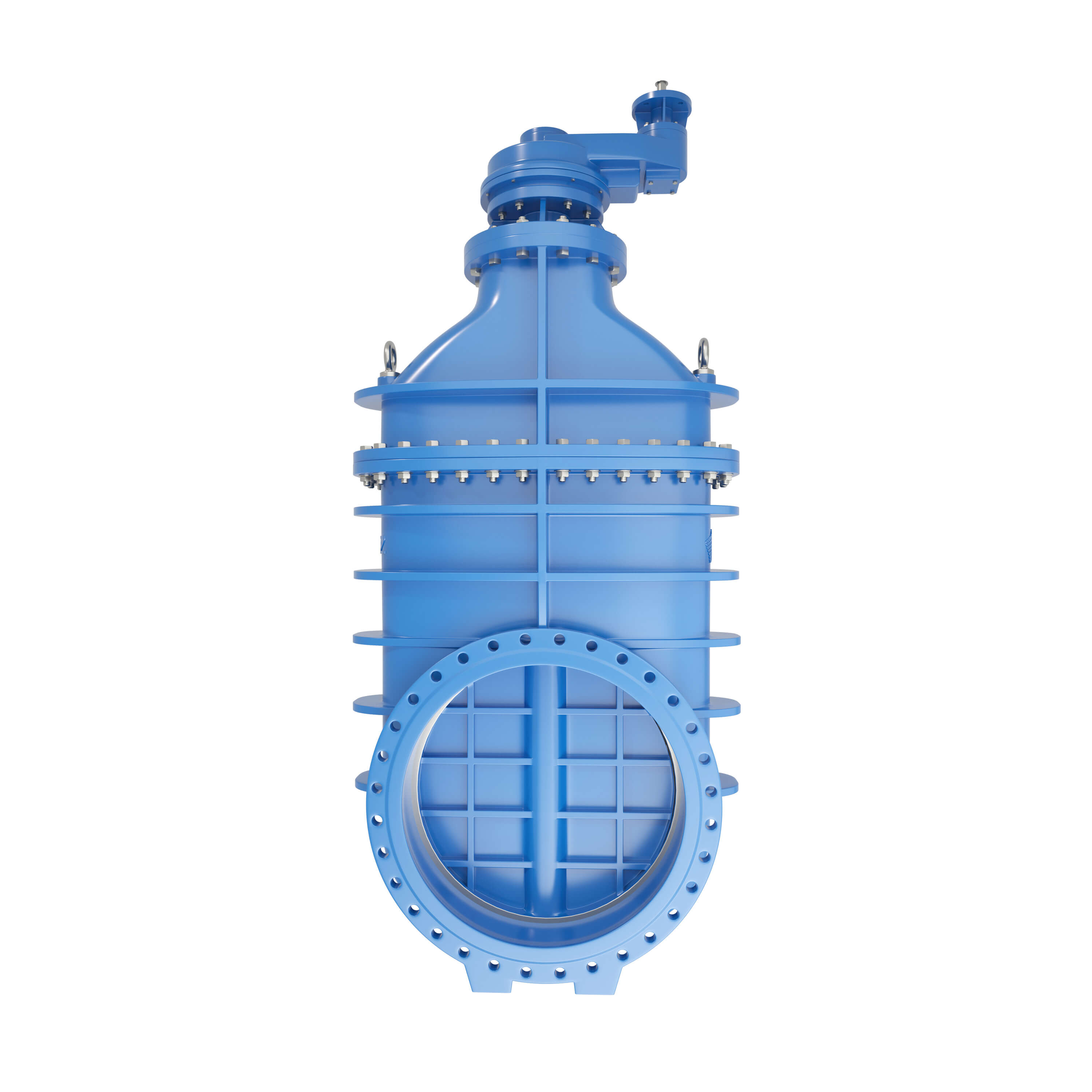

Задвижка клиновая EAZ MK F4 c металлическим клином

Диаметр номинальный DN по ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды»

40…1600

Давление номинальное PN по ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные (условные). Ряды»

PN 2,5 кгс/см², PN 10 кгс/см^2., PN 16 кгс/см^2.

Рабочая среда

Техническая вода, канализационные стоки, морская вода

Нормальное положение затвора

Полностью открыто / Полностью закрыто

Температура рабочей среды, °С

0… +80°С

Присоединение к трубопроводу

Фланцевое

Герметичность по ГОСТ Р 9544-2015

А

Корпус

Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50, нерж. стали).

Крышка

Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50, нерж. стали).

Клин

Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50, нерж. стали). Тип уплотнение клин/корпус – металл/металл. Материал металлического уплотнения – бронза/бронза, нержавеющая сталь/нержавеющая сталь). Для снижения трения клин имеет бронзовые вставки на направляющих. Крепление бронзовых вставок CuAl8 или CuSn12.

Винты крышки

Нерж. сталь А2. (Возможно исполнение А4).

Седло клина, корпуса

Бесцинковая бронза (устойчиво к сточным водам) по ГОСТ 5017-2006 «Бронзы оловянные, обрабатываемые давлением. Марки».

Шпиндель

Нержавеющая сталь 20Х17Н2 по ГОСТ 5949-75.

Шпиндельная гайка

Бронза, марки CuSn10 (БрОФ6,5-04 по ГОСТ 5017-2006 «Бронзы оловянные, обрабатываемые давлением. Марки».

Уплотнение шпинделя

уплотнение PTFE (сальниковая набивка).

Защита от коррозии:

Высококачественное эпоксидное покрытие толщиной 300 мкм.

Категории размещения

Открытый воздух, камеры и колодцы с повышенной влажностью, в грунте, в закрытых помещениях (номинальные значения климатических факторов по ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» для условий УХЛ 5, при температуре окружающей среды от 0 до 40оС). По требованию заказчика поставляется задвижка с электроприводом (гидроприводом, пневмоприводом) с максимальным показателем влагопылезащищенности IP68.

Задвижки могут быть заказаны в версии для бесколодезной установки. Конструкция герметична. Задвижка может находиться в затопляемых местах без риска попадания жидкости извне внутрь.

(Возможен вариант изготовления с греющим кожухом).

Показатели надёжности

Средний полный срок службы, лет, не менее

50 лет

Средний полный ресурс, циклов (часов), не менее

12000 циклов при электроуправлении
5000 циклов в ручном режиме

Вероятность безотказной работы

зависит от условий эксплуатации и соблюдения рекомендаций производителя по режиму эксплуатации и периодичности тех.обслуживания

Назначенные показатели

Назначенный срок службы

до 50 лет

Назначенный ресурс, циклов (часов)

до 15000 циклов при электроуправлении
до 5000 циклов в ручном режиме
