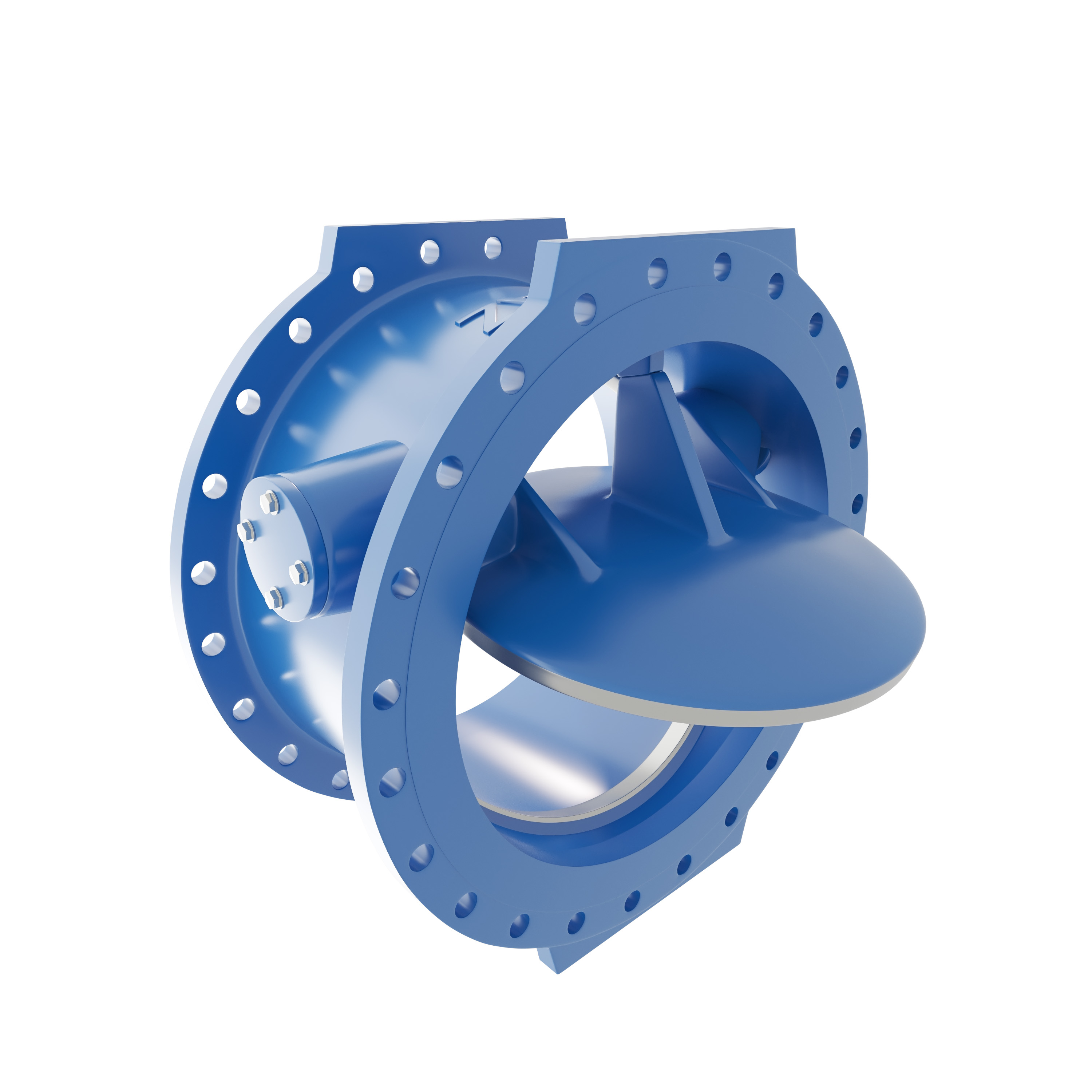

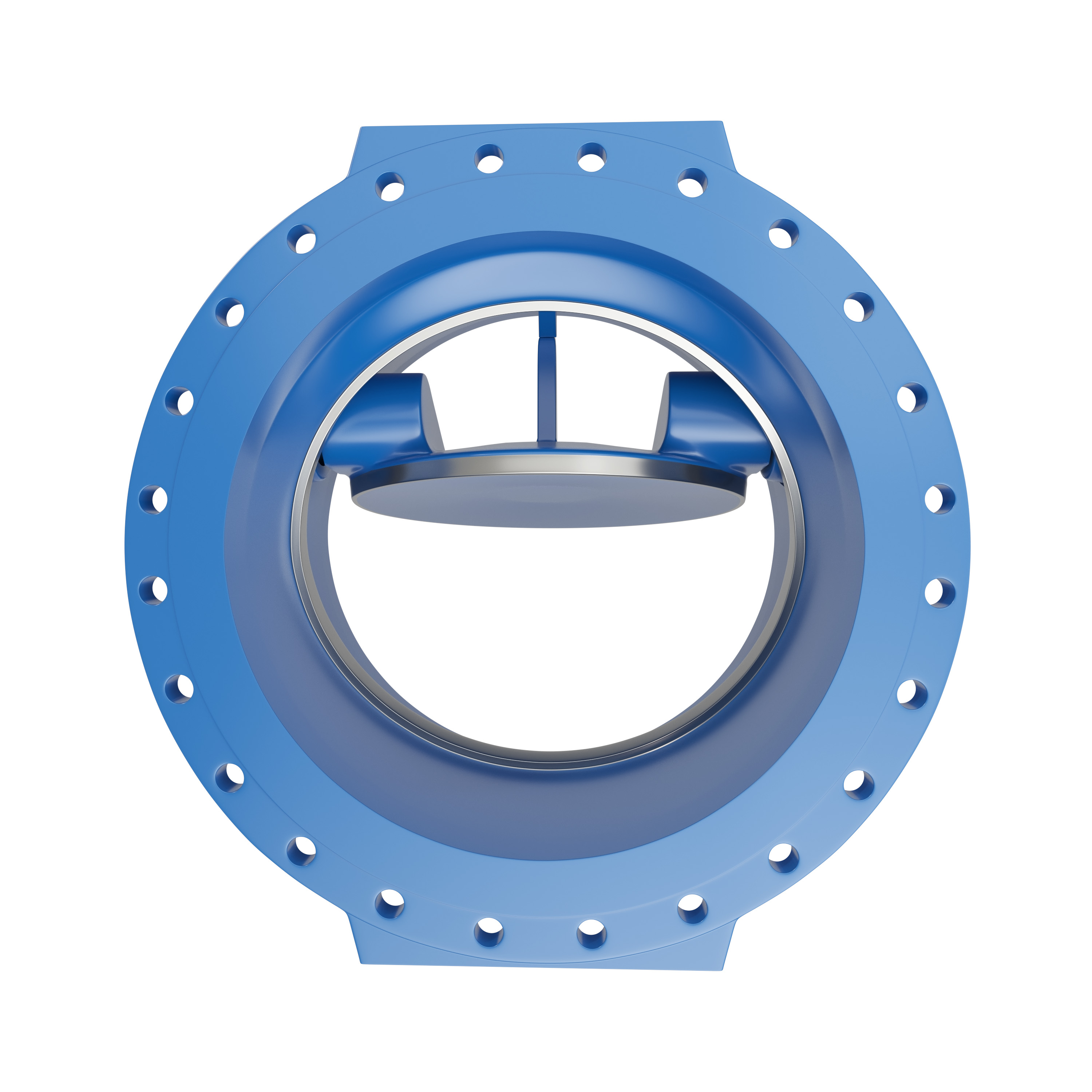

Диаметр номинальный DN по ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды»

200…1600.

Давление номинальное PN по ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные (условные). Ряды»

PN 10 кгс/см², PN 16 кгс/см², PN 25кгс/см². (PN 40 кгс/см² по заказу).

Рабочая среда

Питьевая вода, техническая вода, канализационные стоки (очищенные), морская вода.

Нормальное положение затвора

Полностью открыто / Полностью закрыто.

Температура рабочей среды, °С:

0…+70°С.

Присоединение к трубопроводу

Фланцевое.

Герметичность по ГОСТ Р 9544-2015

А - утечки при закрытом затворе не допускаются; достигается давлением на обратную сторону диска от 5 м вод.ст.

Максимальная скорость потока (стабильного)

PN 10 – 3 м/с; PN 16 – 4 м/с.

Минимальная скорость потока при монтаже

клапана в вертикальном положении

1,6 м/с.

Перепад давления на закрытом диске

Не более максимально допустимого рабочего давления.

Защита от коррозии:

Высококачественное эпоксидное покрытие толщина слоя 300 мкм, отсутствие пор, гладкая поверхность.

Корпус

Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50, нерж. стали).

Диск

Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50, нерж. стали). Высококачественное эпоксидное покрытие толщина слоя не менее 250 мкм.

Вал

Нерж. сталь 40Х13 по ГОСТ 5949-75

Опора вала

Бесцинковя бронза

Седло

Наплавка из стали 08Х18Н10, сверхчистовая обработка

Категории размещения

Открытый воздух, камеры и колодцы с повышенной влажностью, в грунте, в закрытых помещениях (номинальные значения климатических факторов по ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» для условий УХЛ 5, при температуре окружающей среды от 0 до 40оС).

Показатели надёжности

Средний полный срок службы, лет, не менее

50 лет

Средний полный ресурс, циклов, не менее

5000 циклов

Вероятность безотказной работы

зависит от условий эксплуатации и соблюдения рекомендаций производителя по режиму эксплуатации и периодичности тех. обслуживания

Назначенные показатели

Назначенный срок службы

до 50 лет

Назначенный ресурс, циклов

до 10000 циклов

DN

200

250

300

350

400

450

500

600

700

800

900

1000

1200

ζ-число (Стандарт)

1,5

1,4

1,3

1,2

1,1

1,0

0,9

0,8

0,8

0,7

0,7

0,6

0,55

ζ -число (С демпфером)

1,8

1,7

1,6

1,5

1,4

1,3

1,2

1,1

1,0

0,9

0,9

0,8

0,7

DN

PN

Максимально допустимые:

Испытательное давление:

рабочее давление,

бар

рабочая температура для

нейтральной жидкости, °С

в корпусе с

водой, бар

при закрытии

с водой, бар

200…1600

16

16

50

24

17,6

200…1600

10

10

50

15

11
