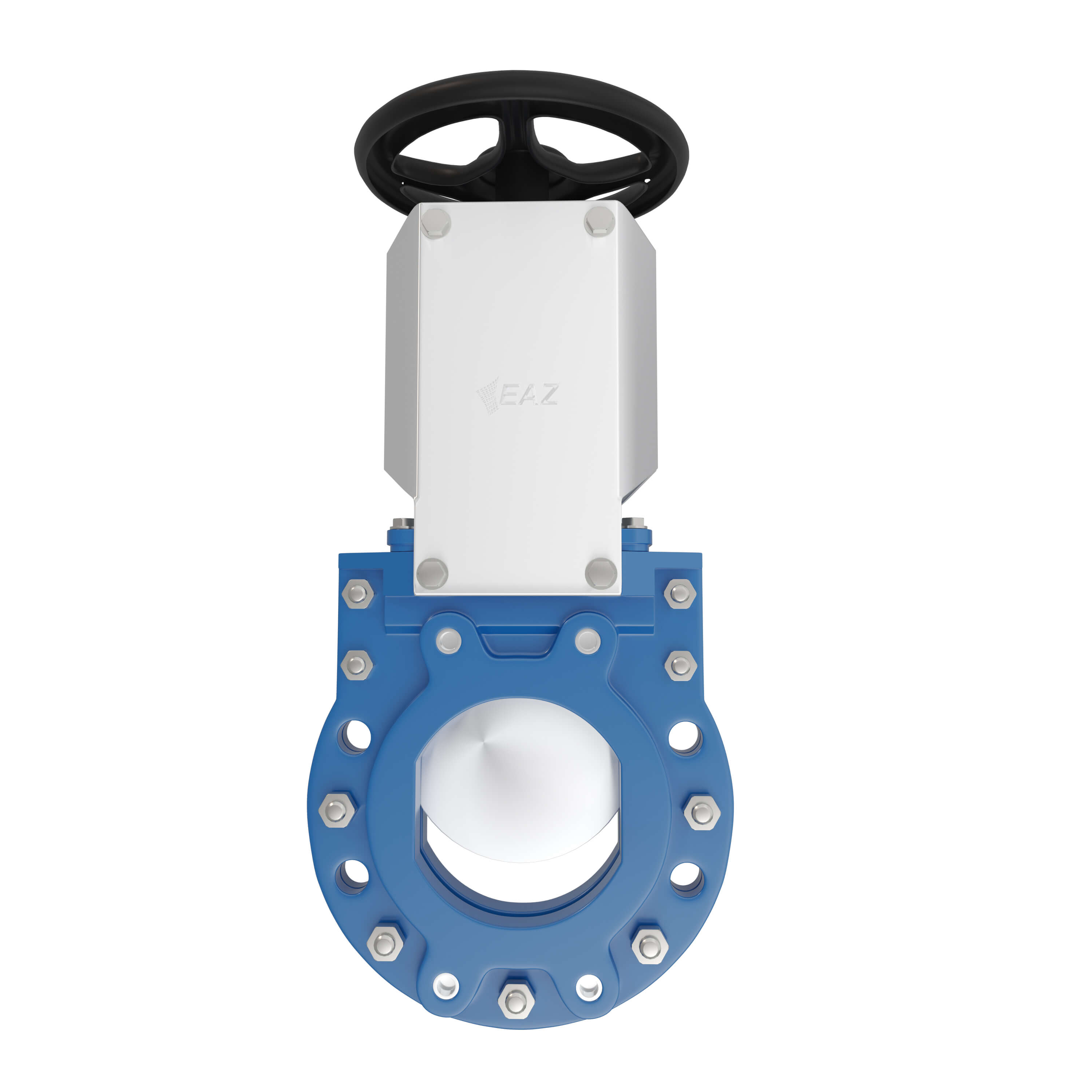

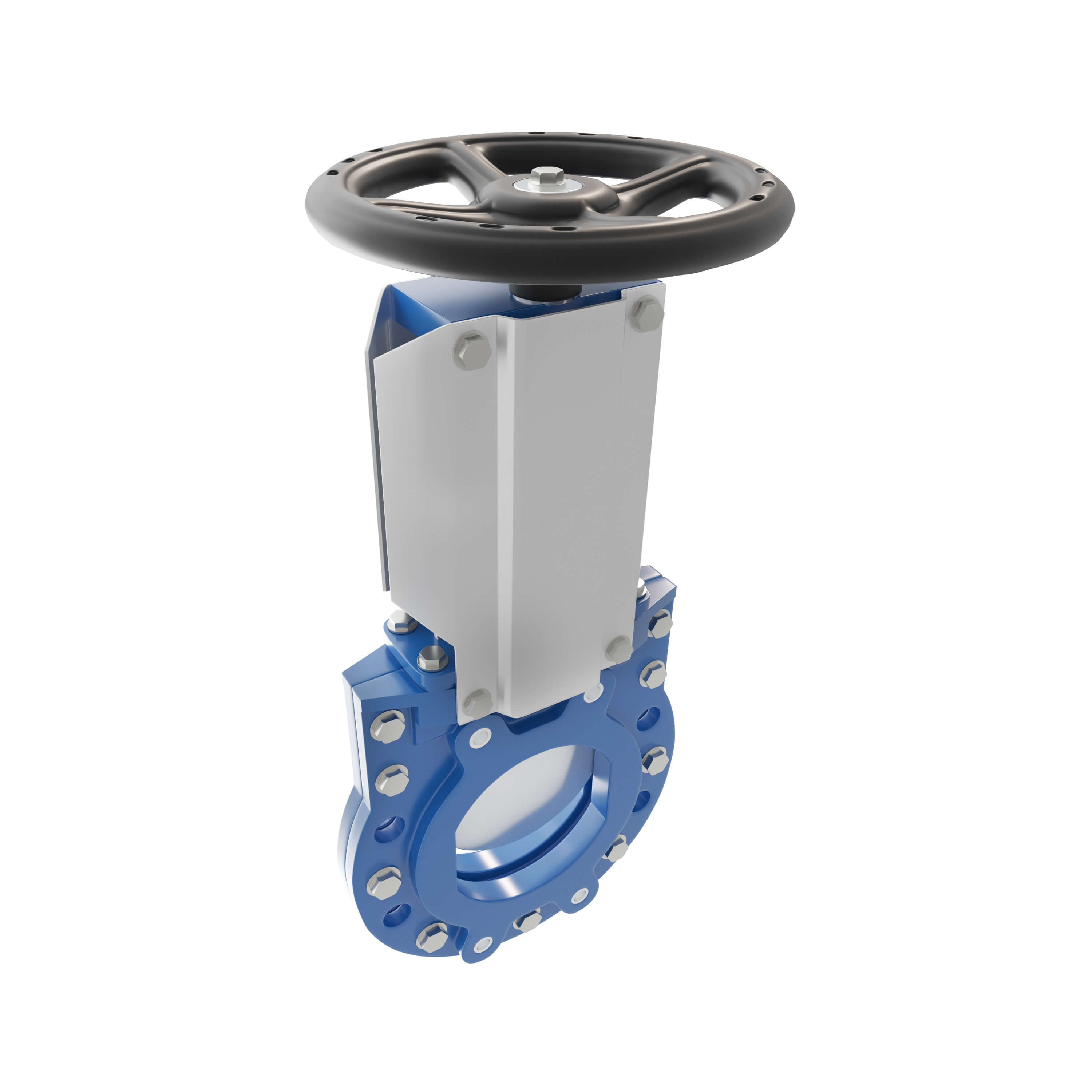

Задвижка шиберно-ножевая EAZ ZT
Аналог VAG, Hawle, AVK.
|
Наименование |
Задвижка шиберно-ножевая EAZ ZT |
|
Изготовитель |
ООО ПК «Поли-Групп». Российская Федерация, Московская область, Городской округ Подольск, поселок Сельхозтехника, Домодедовское шоссе, земельный участок 20п. |
|
Назначение |
Для установки в качестве запорного устройства на трубопроводах. |
|
Основные характеристики |
Строительная длина (DIN 3202 / K1) по ГОСТ 3706-93 «Задвижки. Строительные длины», серия 20 по EN558. Фланцевое соединение как для PN 10 ГОСТ 33259-2015. Фланцевая; стяжная или конечная арматура без контрфланца при полном рабочем давлении Полный фланец, свободный проход. Герметичность в обоих направлениях потока (только до максимально допустимого рабочего давления!). |
| Наименование | Задвижка шиберно-ножевая EAZ 2410 для воды и сточных вод. |
|---|---|
| Изготовитель | ООО ПК «Поли-Групп». Российская Федерация, Московская область, Городской округ Подольск, поселок Сельхозтехника, Домодедовское шоссе, земельный участок 20п |
| Назначение | Для установки в качестве запорного устройства на трубопроводах. |
| Основные характеристики | Строительная длина (DIN 3202 / K1) по ГОСТ 3706-93 «Задвижки. Строительные длины», серия 20 по EN558. Фланцевое соединение как для PN 10 ГОСТ 33259-2015. Фланцевая; стяжная или конечная арматура без контрфланца при полном рабочем давлении Полный фланец, свободный проход. Герметичность в обоих направлениях потока (только до максимально допустимого рабочего давления!). |
|
Диаметр номинальный DN по ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды» |
50..1600 |
|
Давление номинальное PN по ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные (условные). Ряды» |
PN 10 кгс/см2, PN 6 кгс/см2 ,PN 8 кгс/см2 , PN 6 кгс/см2 , PN 4 кгс/см2 , PN 2 кгс/см2 |
|
Рабочая среда |
Техническая вода, канализационные стоки, морская вода. |
|
Нормальное положение затвора |
Полностью открыто / Полностью закрыто. |
|
Температура рабочей среды, °С |
0… +70°С. |
|
Присоединение к трубопроводу |
Межфланцевое. Конструкция, размеры и общие технические требования к фланцам соответствуют ГОСТ 33259-2015. |
|
Герметичность по ГОСТ Р 9544-2015 |
Класс А. |
Сведения о материалах основных деталей
|
Корпус |
Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50). |
|
Крышка |
Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50, серый чугун СЧ-25 по ГОСТ 1412-70). |
|
Нож |
Нержавеющая сталь марки 08Х18Н10. |
|
Винты крышки |
Нерж. сталь А2. (Возможно исполнение А4), углеродистая сталь с термодиффузионным цинковым покрытием. |
|
Уплотнение шпинделя |
О-образные кольца (сальники) из эластомера NBR . |
|
Шпиндель |
Нержавеющая сталь 20Х17Н2 по ГОСТ 5949-75 . Гайка шпинделя: латунь- ГОСТ 5915-70. |
|
Уплотнение |
PTFE. |
|
Сальниковый узел |
Углеродистая сталь ГОСТ 1050-2013. |
|
Подшипник |
GCr15. |
|
Штурвал |
Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». |
|
Защита от коррозии: |
Высококачественное эпоксидное покрытие толщина слоя 300 мкм, отсутствие пор, гладкая поверхность. |
|
Категории размещения |
Открытый воздух, камеры и колодцы с повышенной влажностью, в грунте, в закрытых помещениях (номинальные значения климатических факторов по ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» для условий УХЛ 5, при температуре окружающей среды от 0 до 40оС). По требованию заказчика поставляется задвижка с электроприводом (гидроприводом, пневмоприводом) с максимальным показателем влагопылезащищенности IP68. |
|
|
|
|
|
|
Показатели надёжности |
Средний полный срок службы, лет, не менее |
20 лет. |
|
Средний полный ресурс, циклов, не менее |
1000 - в ручном режиме; 8000 - при электроуправлении. |
|
|
Вероятность безотказнойработы |
зависит от условий эксплуатации и соблюдения рекомендаций производителя по режиму эксплуатации и тех.обслуживания. Эксплуатация только в безкавитационном режиме! |
|
|
Назначенные |
Назначенный срок службы |
до 50 лет. |
