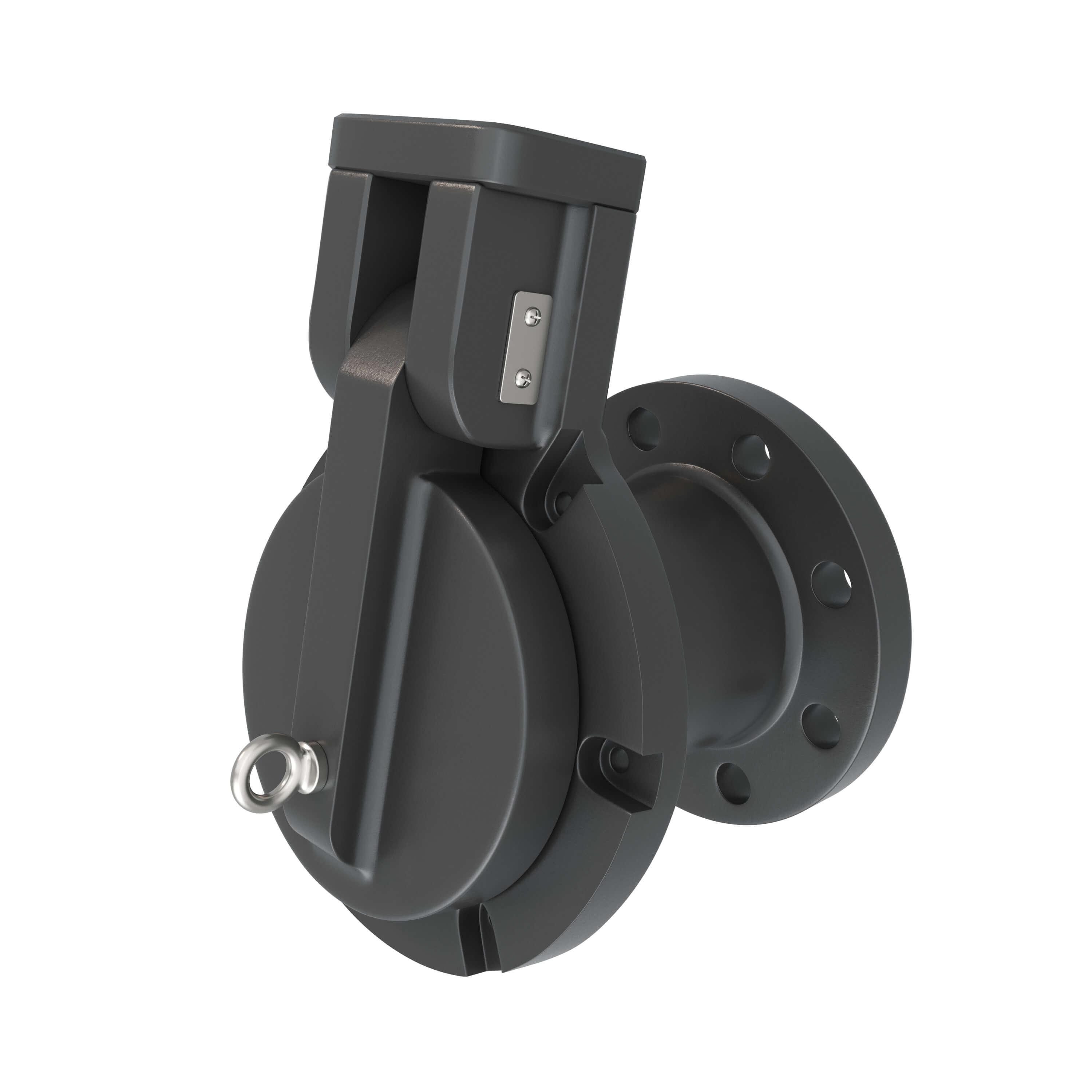

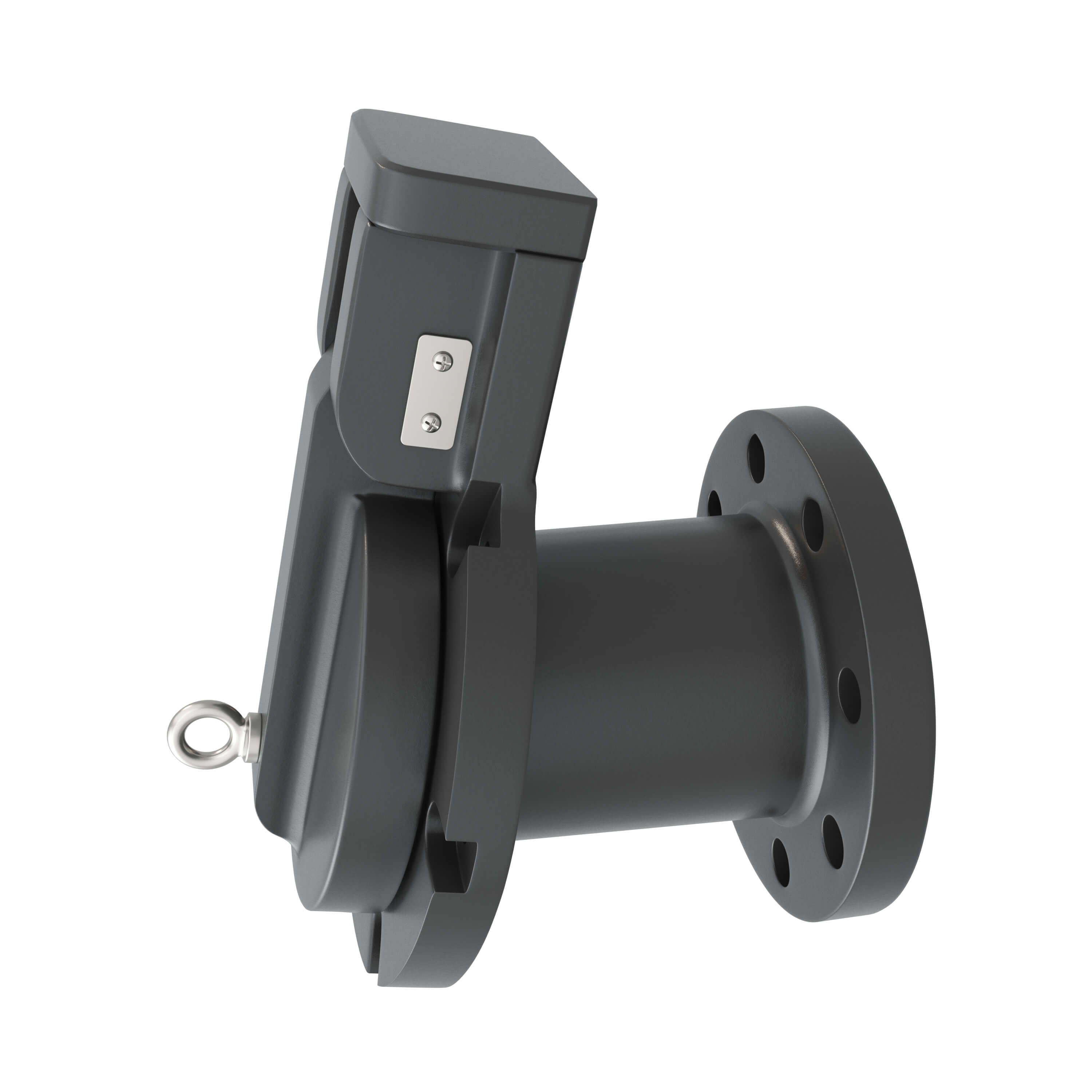

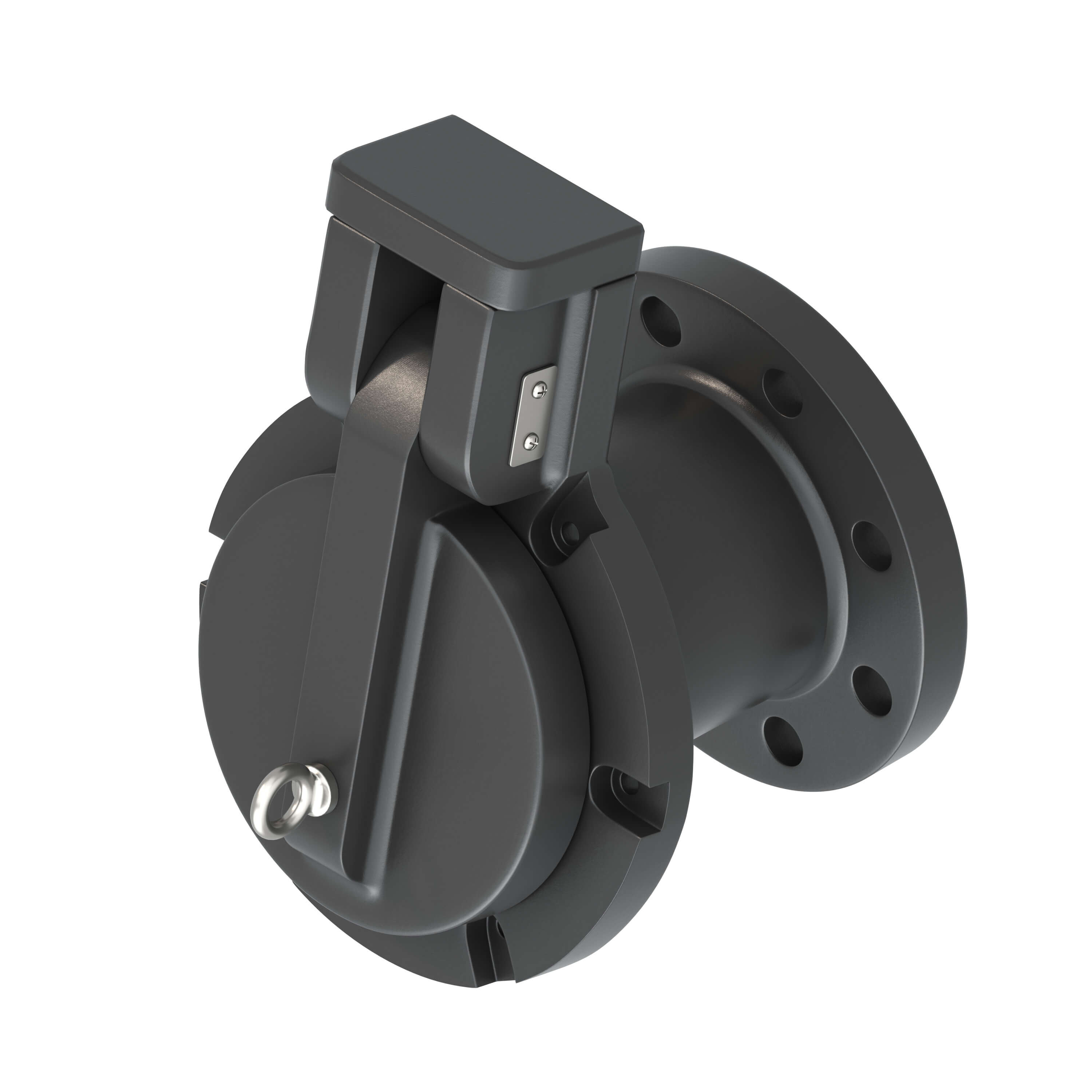

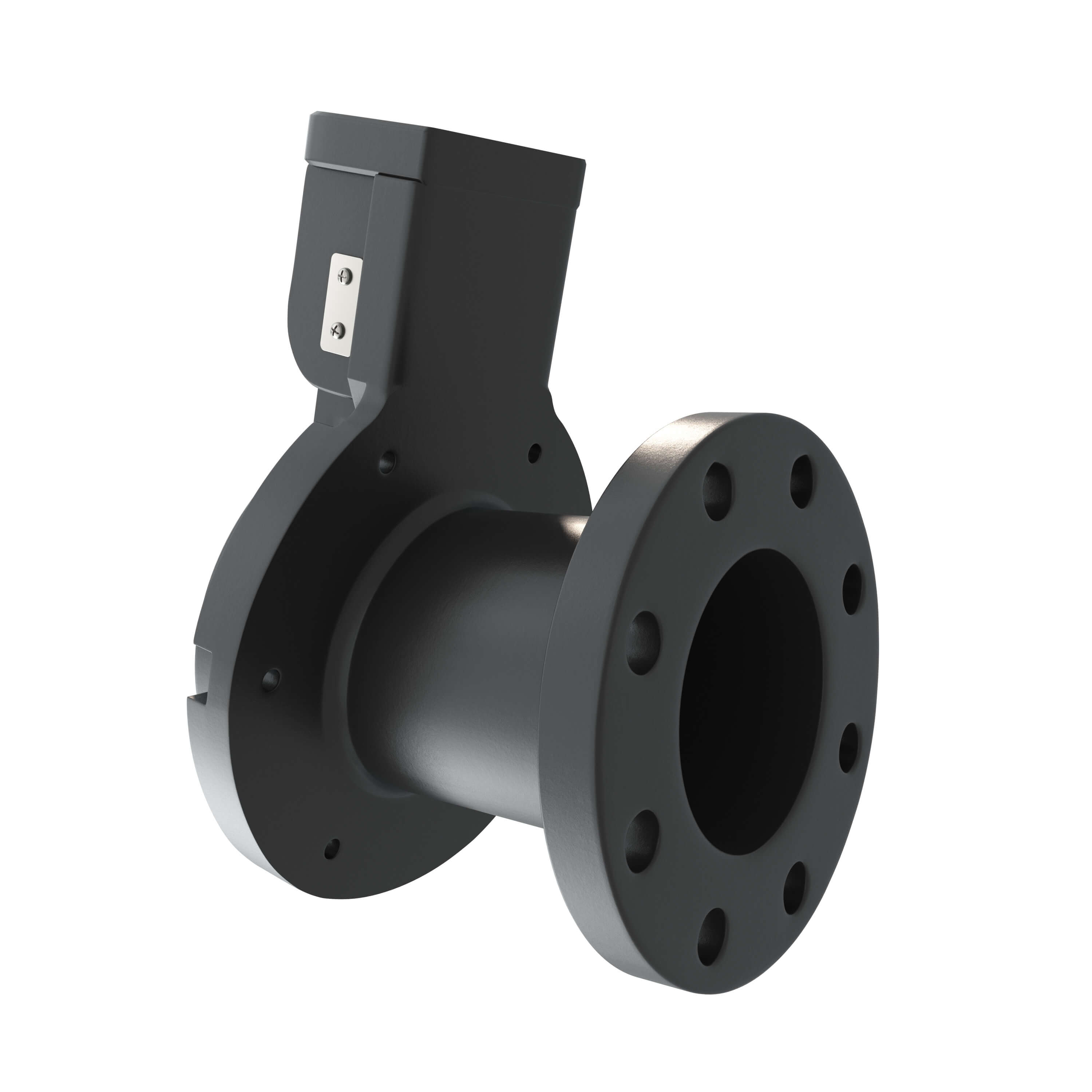

Клапан-захлопка EAZ PTK-F
Аналог VAG, Hawle, AVK.
|
Наименование |
Клапан обратный EAZ PTK-F |
|
Изготовитель |
ООО ПК «Поли-Групп». Российская Федерация, Московская область, Городской округ Подольск, поселок Сельхозтехника, Домодедовское шоссе, земельный участок 20п. |
|
Назначение |
Откидной обратный клапан с вертикальным диском для сброса под уровнем воды. |
|
Основные характеристики |
Высокая коррозионноустойчивость благодаря нержавеющим материалам. Малый вес. Не примерзает. Фланцевое соединение PN 10 . Тип присоединения к трубопроводу: фланцевое. Конструкция, размеры и общие технические требования к фланцам соответствуют ГОСТ 33259-2015 «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 25. Конструкция, размеры и общие технические требования». С наклонным диском. Водосброс преимущественно под уровнем воды . Для безнапорных линий. Водосброс с минимальной потерей давления. |
|
Диаметр номинальный DN по ГОСТ 5762-2002 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды» |
150…1000 |
|
Давление номинальное PN по ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные (условные). Ряды» |
PN 0,5 кгс/см2 |
|
Рабочая среда |
Техническая вода, канализационные стоки, морская вода |
|
Нормальное положение затвора |
Полностью открыто / Полностью закрыто |
|
Температура рабочей среды, °С: |
0…+50°С |
|
Присоединение к трубопроводу |
Фланцевое |
|
Максимальная скорость потока (стабильного) |
до 5 м/с |
|
Перепад давления на закрытом шаре |
не более максимально допустимого рабочего давления |
Материалы
|
Рамка |
ПНД- Полиэтилен низкого давления по ГОСТ 16338-85 |
|
Крышка |
ПНД- Полиэтилен низкого давления по ГОСТ 16338-85 |
|
Анкерная плита |
ПНД- Полиэтилен низкого давления по ГОСТ 16338-85 |
|
Диск |
ПНД- Полиэтилен низкого давления по ГОСТ 16338-85 |
|
Вал обратного клапана |
Нерж. сталь А2. (Возможно исполнение А4). |
|
Уплотнение диска обратного клапана |
Покрытие из эластомера EPDM (вода питьевого качества) или NBR (сточная и техническая вода). |
|
Категории размещения |
Открытый воздух, камеры и колодцы с повышенной влажностью, в грунте, в закрытых помещениях (номинальные значения климатических факторов по ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, |
|
Показатели надёжности |
Безотказная работа |
зависит от условий эксплуатации и соблюдения рекомендацийпроизводителя по режиму эксплуатации и периодичности тех. обслуживания |
|
DN |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
A, мм |
150 |
187 |
234 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
N x Ø, мм |
8х23 |
8х23 |
12х23 |
12х23 |
16х28 |
20х28 |
20х31 |
24х31 |
24х34 |
28х34 |
28х37 |
|
DC закр., мм |
370 |
378 |
387 |
403 |
430 |
493 |
433 |
475 |
510 |
545 |
565 |
|
DO откр., мм |
487 |
538 |
588 |
640 |
742 |
853 |
954 |
1054 |
1155 |
1251 |
1356 |
|
K, мм |
143 |
184 |
198 |
223 |
283 |
335 |
390 |
448 |
508 |
558 |
615 |
|
L, мм |
272 |
297 |
321 |
346 |
395 |
444 |
493 |
543 |
592 |
641 |
691 |
|
OA, ° |
63 |
66 |
67 |
68 |
71 |
72 |
73 |
74 |
75 |
75 |
76 |
|
X, мм |
285 |
340 |
395 |
445 |
565 |
670 |
780 |
895 |
1015 |
1115 |
1230 |
|
Y, мм |
415 |
481 |
519 |
569 |
678 |
779 |
883 |
991 |
1100 |
1199 |
1306 |
|
pcd, мм |
240 |
295 |
350 |
400 |
515 |
620 |
725 |
840 |
950 |
1050 |
1160 |
|
Вес, кг |
6 |
9 |
12 |
15 |
23 |
31 |
47 |
60 |
76 |
99 |
110 |
|
DN |
PN |
Максимально допустимые: |
|
|
рабочее давление, бар |
рабочая температура для нейтральной жидкости, °С |
||
|
150…1000 |
0,5 |
0,5 |
-50…+80°С |
