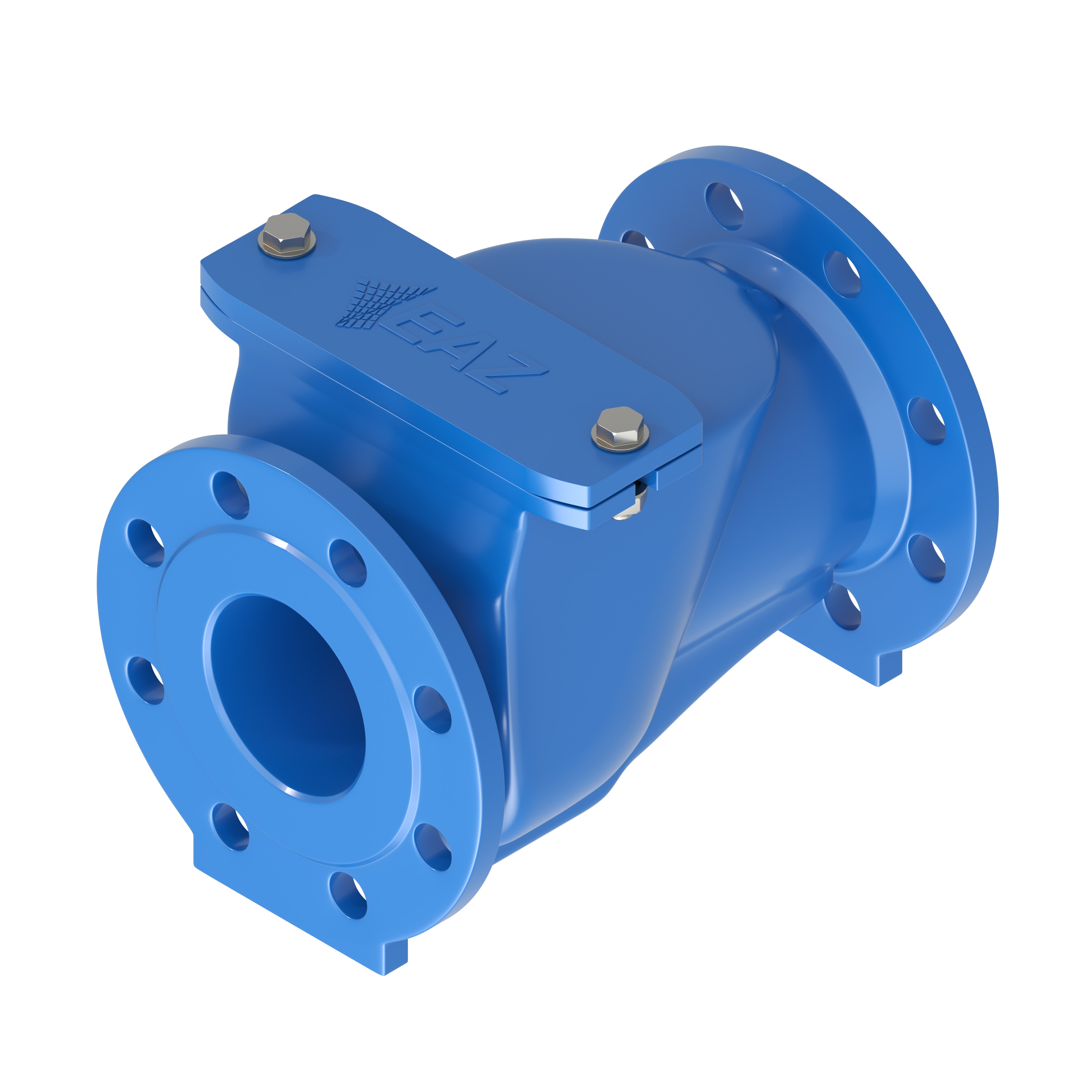

Клапан обратный дисковый EAZ RTS

Диаметр номинальный DN по ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды»

50…600.

Давление номинальное PN по ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные (условные). Ряды»

PN 10 кгс/см2, PN 16 кгс/см2

PN 25кгс/см2, PN 40 кгс/см2 по заказу

Рабочая среда

Питьевая вода, техническая вода, канализационные стоки, морская вода.

Нормальное положение затвора

Полностью открыто / Полностью закрыто.

Температура рабочей среды, °С:

0…+70°С.

Присоединение к трубопроводу

Фланцевое.

Герметичность по ГОСТ 9544-2015– класс

А - утечки при закрытом затворе не допускаются;

достигается давлением на обратную сторону диска от 5 м вод.ст.

Макс. скорость потока (стабильного)

PN 10 – 3 м/с; PN 16 – 4 м/с.

Минимальная скорость потока при монтаже клапана в вертикальном положении

2 м/с.

Перепад давления на закрытом диске

Не более максимально допустимого рабочего давления.

Корпус

Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50, нерж. стали).

Крышка

Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50, нерж. стали).

Диск

Высокотемпературная углеродистая со всех сторон вулканизирован EPDM (каучук на основе сополимера этилена, пропилена и диенового мономера)

Винты крышки

Нерж. сталь А2 (DIN EN ISO 3506)

Вал

Нерж. сталь 08х18н10

Дренажный винт

Нерж. сталь А2 (DIN EN ISO 3506)

Защита от коррозии:

Высококачественное эпоксидное покрытие толщина слоя 300 мкм, отсутствие пор, гладкая поверхность.

Категории размещения

Открытый воздух, камеры и колодцы с повышенной влажностью, в грунте, в закрытых помещениях (номинальные значения климатических факторов по ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» для условий УХЛ 5, при температуре окружающей среды от 0 до 40оС).

Показатели надёжности

Средний полный срок службы, лет, не менее

10 лет

Средний полный ресурс, циклов, не

менее

5000 циклов

Вероятность безотказной работы

зависит от условий эксплуатации и соблюдения рекомендаций производителя по режиму эксплуатации

и периодичности тех. обслуживания

Назначенные показатели

Назначенный срок службы

до 50 лет

Назначенный ресурс, циклов

до 5000 циклов

Макс. скорость потока

3 м/с

4 м/с

Коэффициент

PN 10/16

0,60

0,50
