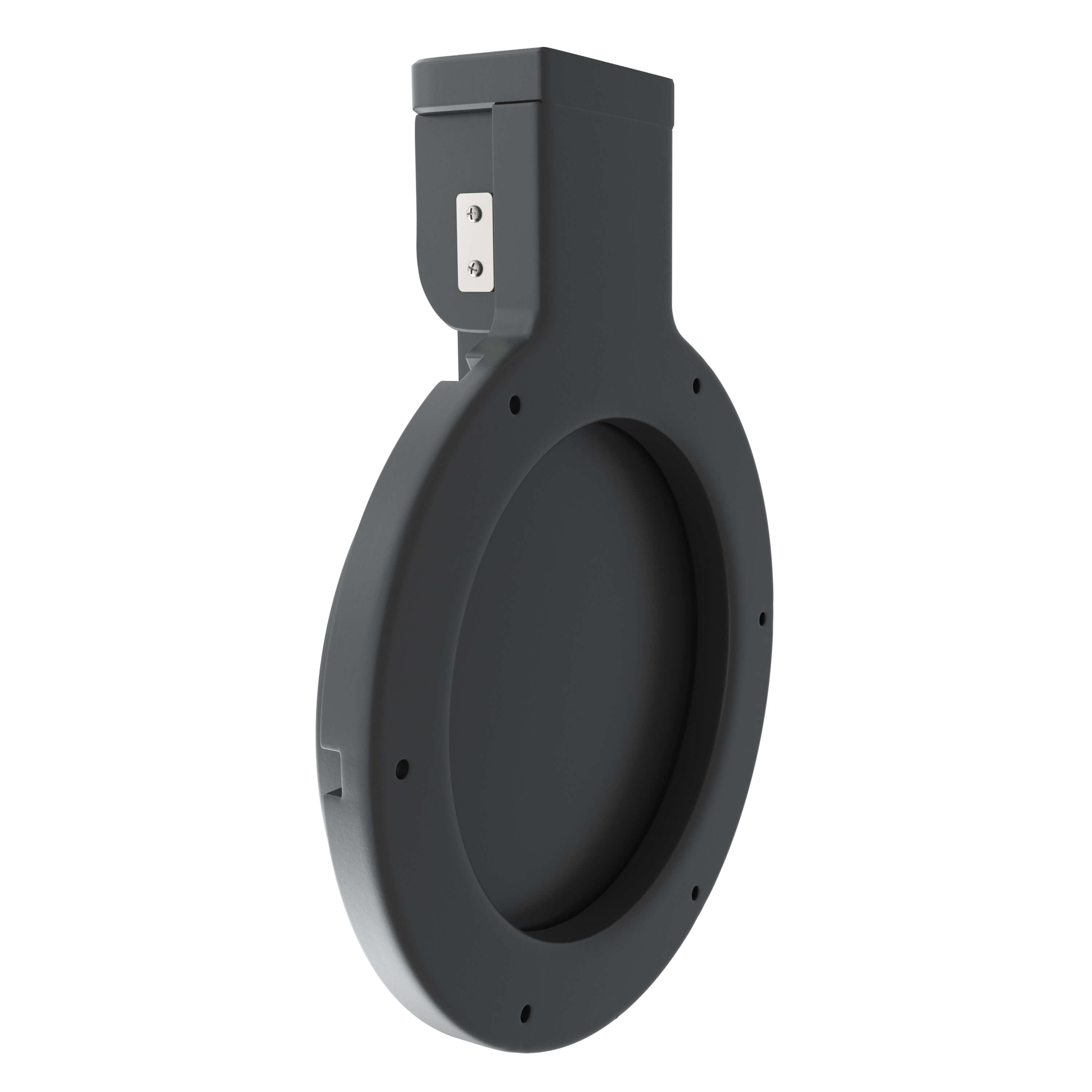

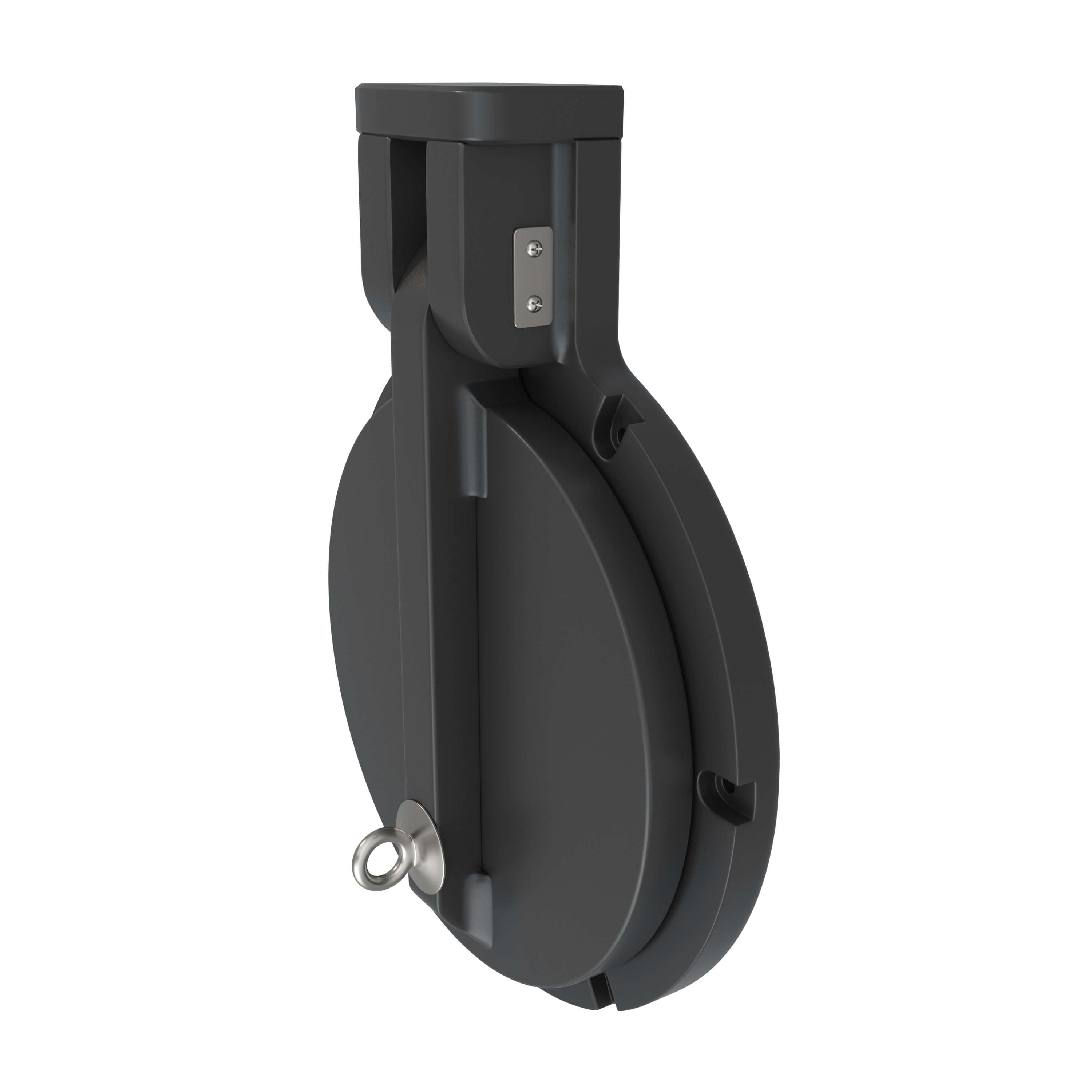

Клапан-захлопка EAZ PTK-G

Диаметр номинальный DN по ГОСТ 5762-2002

«Соединения трубопроводов и арматура.

Номинальные диаметры. Ряды»

150…1000

Давление номинальное PN по ГОСТ 26349-84

«Соединения трубопроводов и арматура.

Давления номинальные (условные). Ряды»

PN 0,5 кгс/см2

Рабочая среда

Техническая вода, канализационные стоки, морская вода

Нормальное положение затвора

Полностью открыто / Полностью закрыто

Температура рабочей среды, °С:

0…+50°С

Присоединение к трубопроводу

Фланцевое

Максимальная скорость потока (стабильного)

до 5 м/с

Перепад давления на закрытом шаре

не более максимально допустимого рабочего давления

Рамка

ПНД- Полиэтилен низкого давления по ГОСТ 16338-85

Крышка

ПНД- Полиэтилен низкого давления по ГОСТ 16338-85

Анкерная плита

ПНД- Полиэтилен низкого давления по ГОСТ 16338-85

Диск

ПНД- Полиэтилен низкого давления по ГОСТ 16338-85

Вал обратного клапана

Нерж. сталь А2. (Возможно исполнение А4).

Уплотнение диска обратного клапана

Покрытие из эластомера EPDM (вода питьевого качества) или NBR

(сточная и техническая вода).

Категории размещения

Открытый воздух, камеры и колодцы с повышенной влажностью, в

грунте, в закрытых помещениях (номинальные значения климатических факторов по ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» для условий УХЛ

5, при температуре окружающей среды от 0 до 40оС).

Показатели надёжности

Безотказная работа

зависит от условий эксплуатации и соблюдения рекомендацийпроизводителя по режиму эксплуатации и периодичности тех. обслуживания

DN

PN

Максимально допустимые:

рабочее давление, бар

рабочая температура для нейтральной жидкости, °С

150…1000

0,5

0,5

-50…+80°С

Ду

150

200

250

300

400

500

600

700

800

900

1000

DC закрыто

[мм]

170

170

170

180

190

230

147

177

197

227

227

DO открыто

[мм]

316

362

408

457

556

655

754

853

951

1050

1149

Дюбель

6xM8

6xM8

6xM8

6xM8

8xM8

10xM8

12xM8

12xM8

14xM8

18xM8

20xM8

K

[мм]

140

165

190

215

265

315

365

415

465

515

565

L

[мм]

260

285

310

335

385

435

485

535

585

635

685

OA

[°]

63

66

67

68

71

72

73

74

75

75

76

X

[мм]

280

330

380

430

530

630

730

830

930

1030

1130

Y

[мм]

400

450

500

550

650

750

850

950

1050

1150

1250

pcd

[мм]

250

300

350

400

500

600

700

800

900

1000

1100

Вес ≈

[kg]

4,00

6,00

7,00

8,00

13,00

18,00

26,00

33,00

40,00

51,00

58,00

Необх.

пространство ≈

[м³]

0,020

0,030

0,030

0,040

0,070

0,110

0,090

0,140

0,190

0,270

0,320
