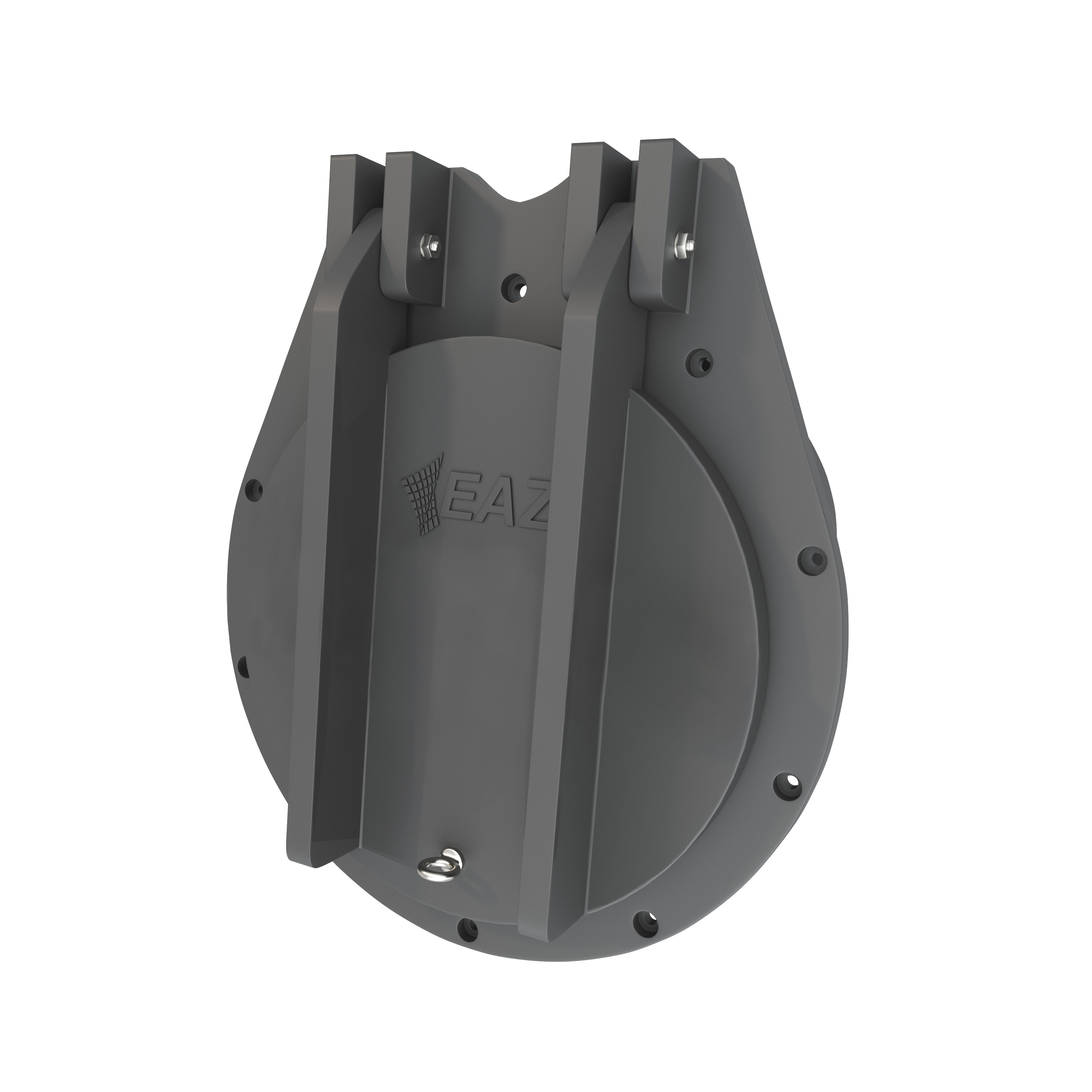

Клапан-захлопка EAZ PTK-BS

Диаметр номинальный DN по ГОСТ 5762-2002 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды»

300…1000

Давление номинальное PN по ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные (условные). Ряды»

PN 0,5 кгс/см²

Рабочая среда

Техническая вода, канализационные стоки, морская вода

Нормальное положение затвора

Полностью открыто / Полностью закрыто

Температура рабочей среды, °С:

0…+50°С

Присоединение к трубопроводу

Фланцевое

Максимальная скорость потока (стабильного)

до 5 м/с

Перепад давления на закрытом шаре

не более максимально допустимого рабочего давления

Рамка

ПНД- Полиэтилен низкого давления по ГОСТ 16338-85

Крышка

ПНД- Полиэтилен низкого давления по ГОСТ 16338-85

Анкерная плита

ПНД- Полиэтилен низкого давления по ГОСТ 16338-85

Диск

ПНД- Полиэтилен низкого давления по ГОСТ 16338-85

Вал обратного клапана

Нерж. сталь А2. (Возможно исполнение А4).

Уплотнение диска обратного клапана

Покрытие из эластомера EPDM (вода питьевого качества) или NBR (сточная и техническая вода).

Категории размещения

Открытый воздух, камеры и колодцы с повышенной влажностью, в грунте, в закрытых помещениях (номинальные значения климатических факторов по ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» для условий УХЛ 5, при температуре окружающей среды от 0 до 40^оС).

Показатели надёжности

Безотказная работа

зависит от условий эксплуатации и соблюдения рекомендаций производителя по режиму эксплуатации и периодичности тех. обслуживания

DN

PN

Максимально допустимые:

рабочее давление, бар

рабочая температура для нейтральной жидкости, °С

300…1000

0,5

0,5

-50…+80°С
