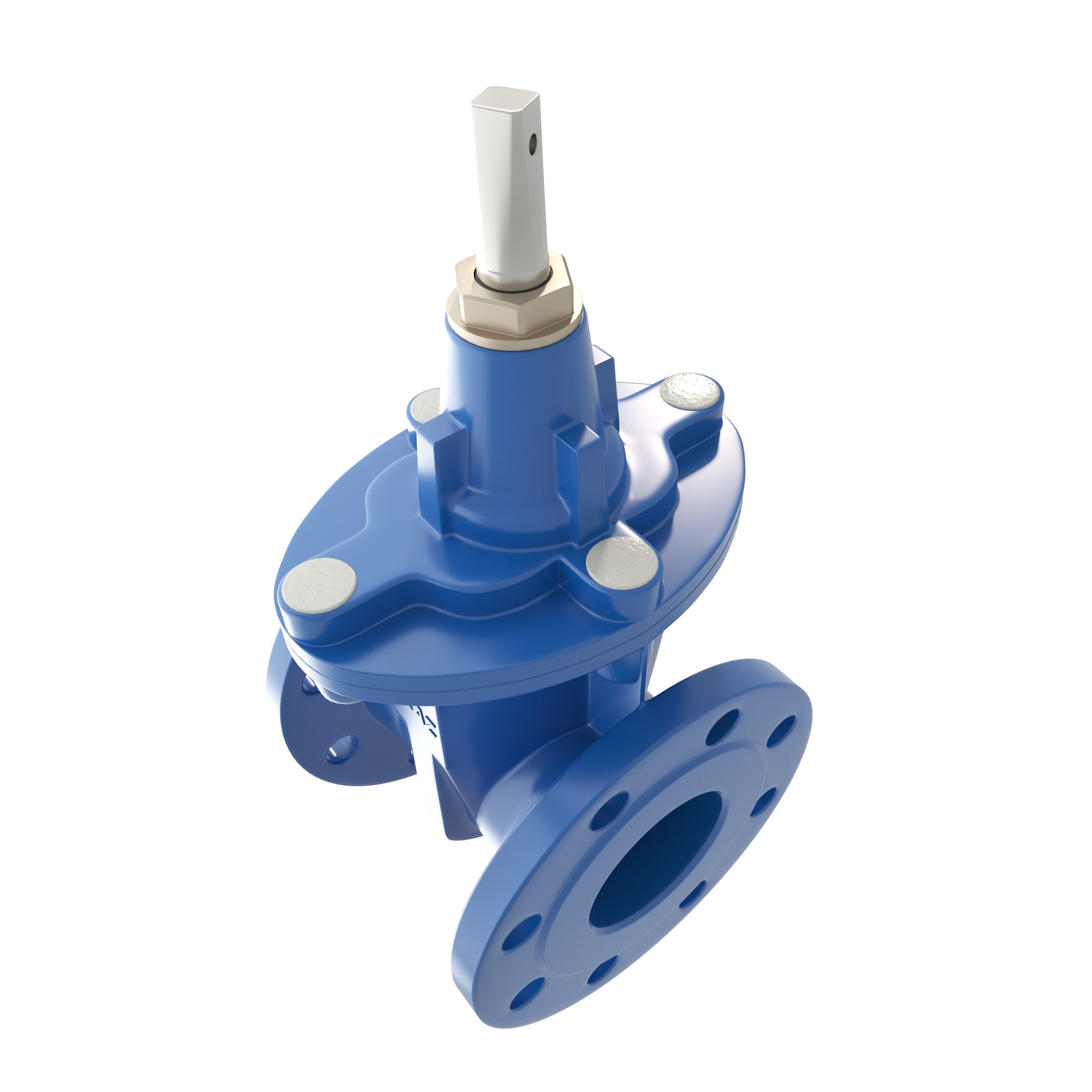

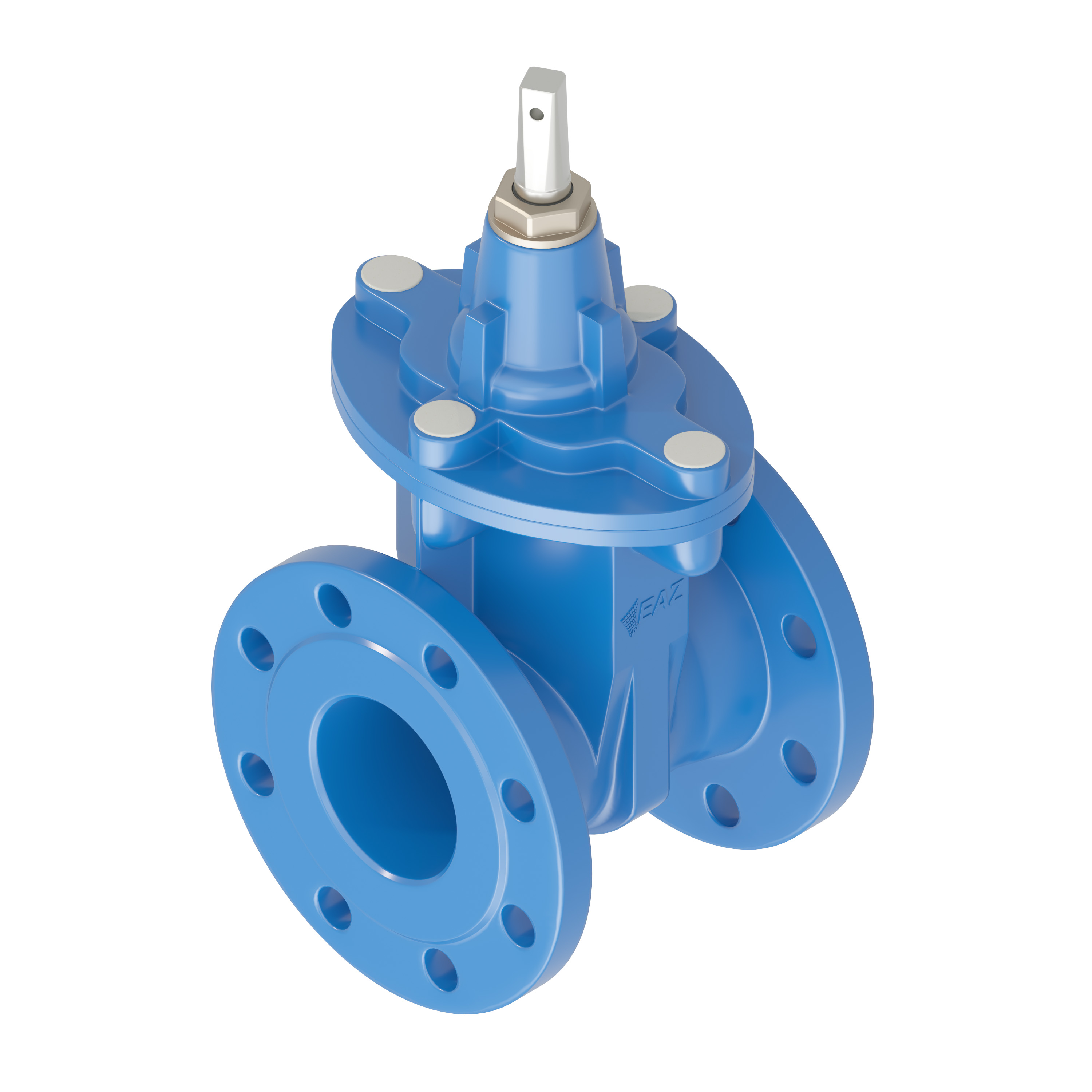

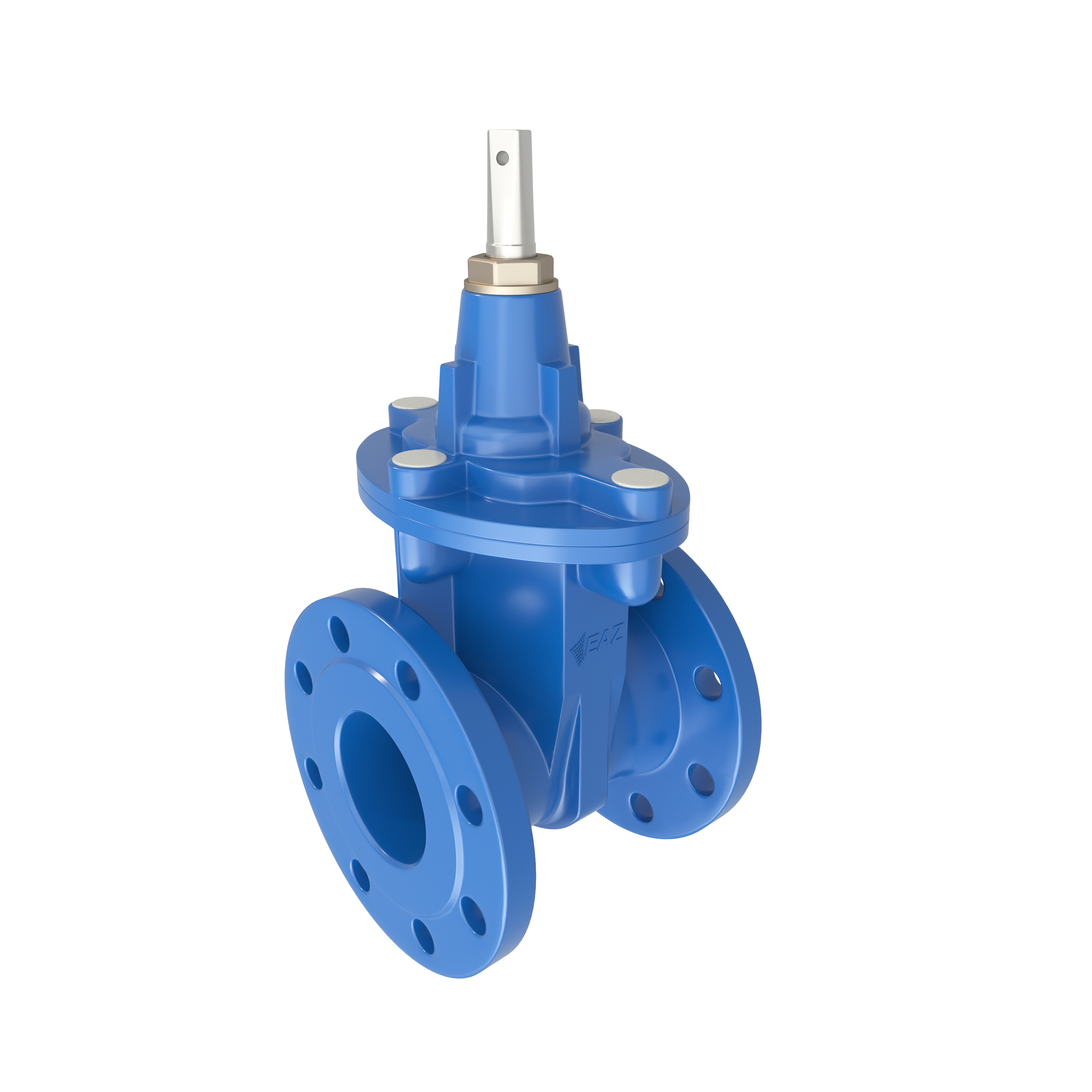

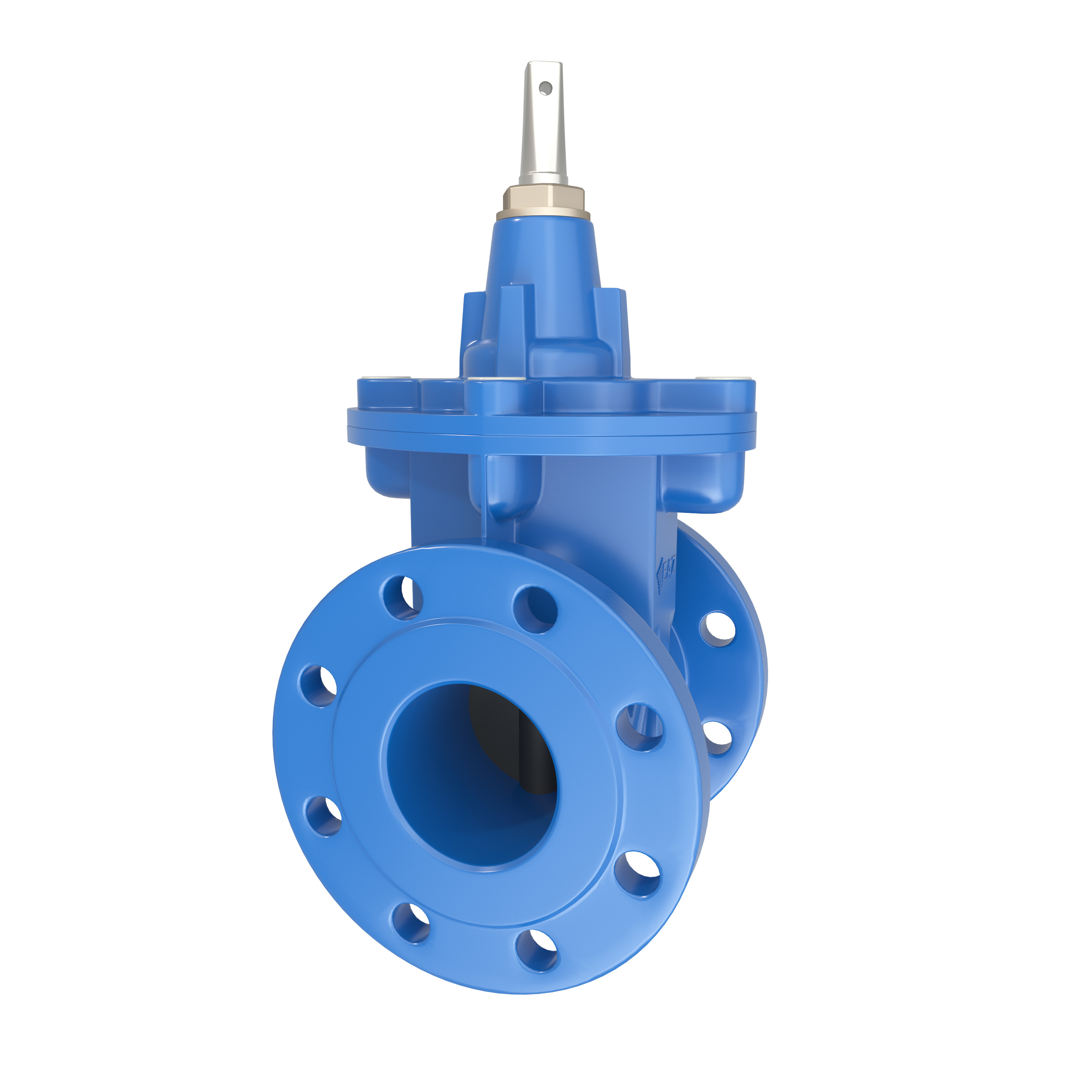

Задвижка клиновая EAZ EK F4 c обрезиненным клином

Диаметр номинальный DN по ГОСТ 5762-2002 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды»

40…1200

Давление номинальное PN по ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные (условные). Ряды»

PN 10 кгс/см², PN 16 кгс/см²,  PN 25кгс/см². (PN 40 кгс/см² по заказу)

Рабочая среда

Питьевая вода, техническая вода, канализационные стоки, морская вода

Нормальное положение задвижки

Полностью открыто / Полностью закрыто

Температура рабочей среды, °С

0… +70°С

Присоединение к трубопроводу

Фланцевое

Герметичность по ГОСТ Р 9544-2015

А

Способ монтажа задвижки

Колодезным и бесколодезным способом

Тип задвижки, в соответствии с ГОСТ 5762-2002

С клиновым запирающим элементом

Тип конструкции проточной части корпуса изделия в соответствии с ГОСТ 5762-2002

Полнопроходной

Тип формообразования корпуса изделия в соответствии с ГОСТ 5762-2002

Литая

Корпус

Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50, нерж. стали).

Крышка

Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50, нерж. стали).

Клин

Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50, нерж. стали), покрытие из эластомера EPDM (вода питьевого качества) или NBR (сточная и техническая вода). Направляющие клина из PTFE.

Винты крышки

Нерж. сталь А2. (Возможно исполнение А4).

Уплотнение шпинделя

О-образные кольца (сальники) из эластомера EPDM (вода питьевого качества) или NBR (сточная и техническая вода).

Шпиндель по ГОСТ 5632-2014

Нержавеющая сталь 20Х17Н2 по ГОСТ 5949-75.

Гайка шпинделя: для питьевой воды – Марка латуни втулки шпинделя лс59-2 в соответствии с  ГОСТ 15527-2004.

сточная вода - Бронза, марки CuSn10 (БрОФ6,5-04 по ГОСТ 5017-2006 «Бронзы оловянные, обрабатываемые давлением. Марки».

Марка латуни втулки шпинделя лс59-2 в соответствии с  ГОСТ 15527-2004.

Тип шпинделя в соответствии с ГОСТ 5762-2002

Невыдвижной.

Тип направляющей втулки шпинделя

Втулка утоплена в голову задвижки и зафиксирована от выкручивания.

Тип фиксации втулки шпинделя

Стальное 65Г стопорное кольцо в соответствии с ГОСТ 14959-2016.

Тип защиты узла уплотнения шпинделя

Пыльник со смазкой, EPDM для питьевой воды, NBR для технической очищенной воды.

Тип гайки клина

Гайка клина вставляется в клин, для возможности замены. Обеспечивает равномерную (без перекосов) посадку клина.

Материал направляющих клина в соответствии с ГОСТ 10589-2016

Политетрафторэтилен (PTFE).

Материал крепежных элементов задвижки в соответствии с ГОСТ ISO 2081-2017

Оцинкованная сталь с антикоррозийным покрытием. Марка стали 20 ( гальваническая сталь)крепежных элементов задвижки по физико-механическим свойствам.

Тип покрытия внутренних и внешних поверхностей корпуса задвижки, нанесенное в соответствии со стандартами GSK и ГОСТ 9.410-1998

Высококачественное эпоксидно-порошковое покрытие толщина слоя 300 мкм, отсутствие пор, гладкая поверхность.

Категории размещения

Открытый воздух, камеры и колодцы с повышенной влажностью, в грунте, в закрытых помещениях (номинальные значения климатических факторов по ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» для условий УХЛ 5, при температуре окружающей среды от 0 до 40оС). По требованию заказчика поставляется задвижка с электроприводом (гидроприводом, пневмоприводом) с максимальным показателем влагопылезащищенности IP68. Задвижки могут быть заказаны в версии для бесколодезной установки. Конструкция герметична. Задвижка может находиться в затопляемых местах без риска попадания жидкости извне внутрь.

(Возможен вариант изготовления с греющим кожухом).

Показатели надёжности

Средний полный ресурс, циклов (часов), не менее

12000 циклов при электроуправлении.
5000 циклов в ручном режиме.

Вероятность безотказной работы

зависит от условий эксплуатации и соблюдения рекомендаций производителя по режиму эксплуатации и периодичности тех.обслуживания.

Назначенные показатели

Назначенный срок службы

до 50 лет.

Назначенный ресурс, циклов (часов)

до 15000 циклов при электроуправлении.
до 5000 циклов в ручном режиме.
