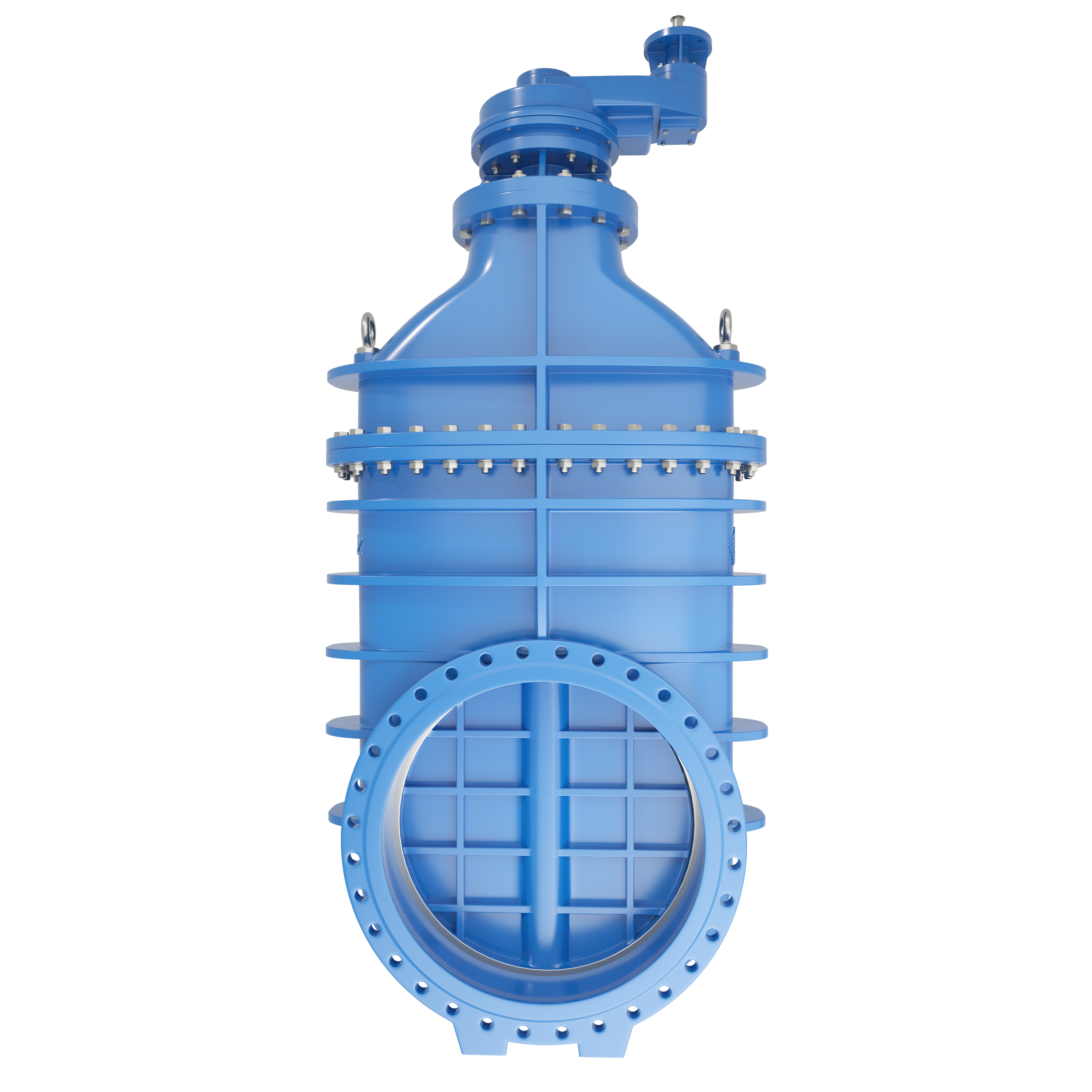

Задвижка клиновая EAZ MK F5 c металлическим клином
Собственный логистический парк
Собственные склады
Гарантийный срок 10 лет
Аналог VAG, Hawle, AVK.
| Наименование | Задвижка клиновая EAZ MK F5 c металлическим клином |
|---|---|
| Назначение | Для установки в качестве запорного устройства на трубопроводах. |
| Строительная длина | Широкая F5 – ряд 1 по ГОСТ 3706-93 «Задвижки. Строительные длины», серия 15 по EN558. |
| Технические условия | ТУ 28.14.13-002-00112236-2024 |
| Диаметр номинальный DN по ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды» | 300…1600 |
|---|---|
| Давление номинальное PN по ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные (условные). Ряды» | PN 2,5 кгс/см2, PN 10 кгс/см2., PN 16 кгс/см2 |
| Рабочая среда | Техническая вода, канализационные стоки, морская вода |
| Нормальное положение затвора | Полностью открыто / Полностью закрыто |
| Температура рабочей среды, °С | 0… +80°С |
| Присоединение к трубопроводу | Фланцевое |
| Герметичность по ГОСТ Р 9544-2015 | А |
| Корпус | Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки» |
|---|---|
| Крышка | Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки» |
| Клин | Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». Тип уплотнение клин/корпус – металл/металл – бронза/бронза |
| Винты крышки | Нерж. сталь А2. (Возможно исполнение А4) |
| Седло клина, корпуса | Бесцинковая бронза (устойчиво к сточным водам) по ГОСТ 5017-2006 «Бронзы оловянные, обрабатываемые давлением. Марки» |
| Шпиндель | Нержавеющая сталь 20Х17Н2 по ГОСТ 5949-75 |
| Шпиндельная гайка | Бронза, марки CuSn10 (БрОФ6,5-04 по ГОСТ 5017-2006 «Бронзы оловянные, обрабатываемые давлением. Марки» |
| Уплотнение шпинделя | уплотнение PTFE (сальниковая набивка) |
| Направляющие клина | Для снижения трения клин имеет бронзовые вставки на направляющих. Крепление бронзовых вставок CuAl8 или CuSn12. |
| Защита от коррозии | Высококачественное эпоксидное покрытие толщиной 300 мкм |
| Категории размещения | Открытый воздух, камеры и колодцы с повышенной влажностью, в грунте, в закрытых помещениях (номинальные значения климатических факторов по ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. |
|---|
Страна происхождения
Россия
Срок эксплуатации
50 лет
t° рабочей среды
0… +80°С
Тип управления
Маховик, электропривод, пневмопривод
