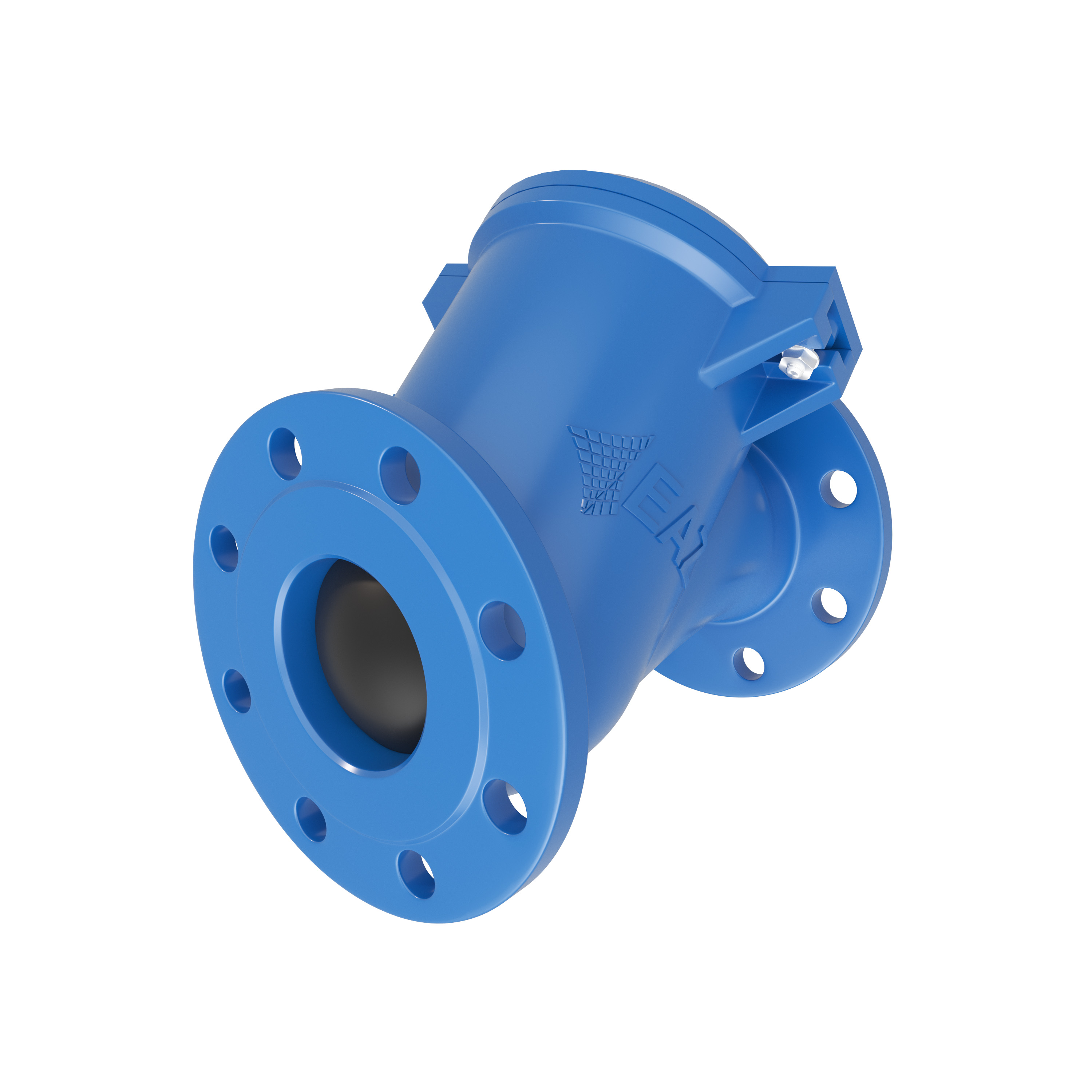

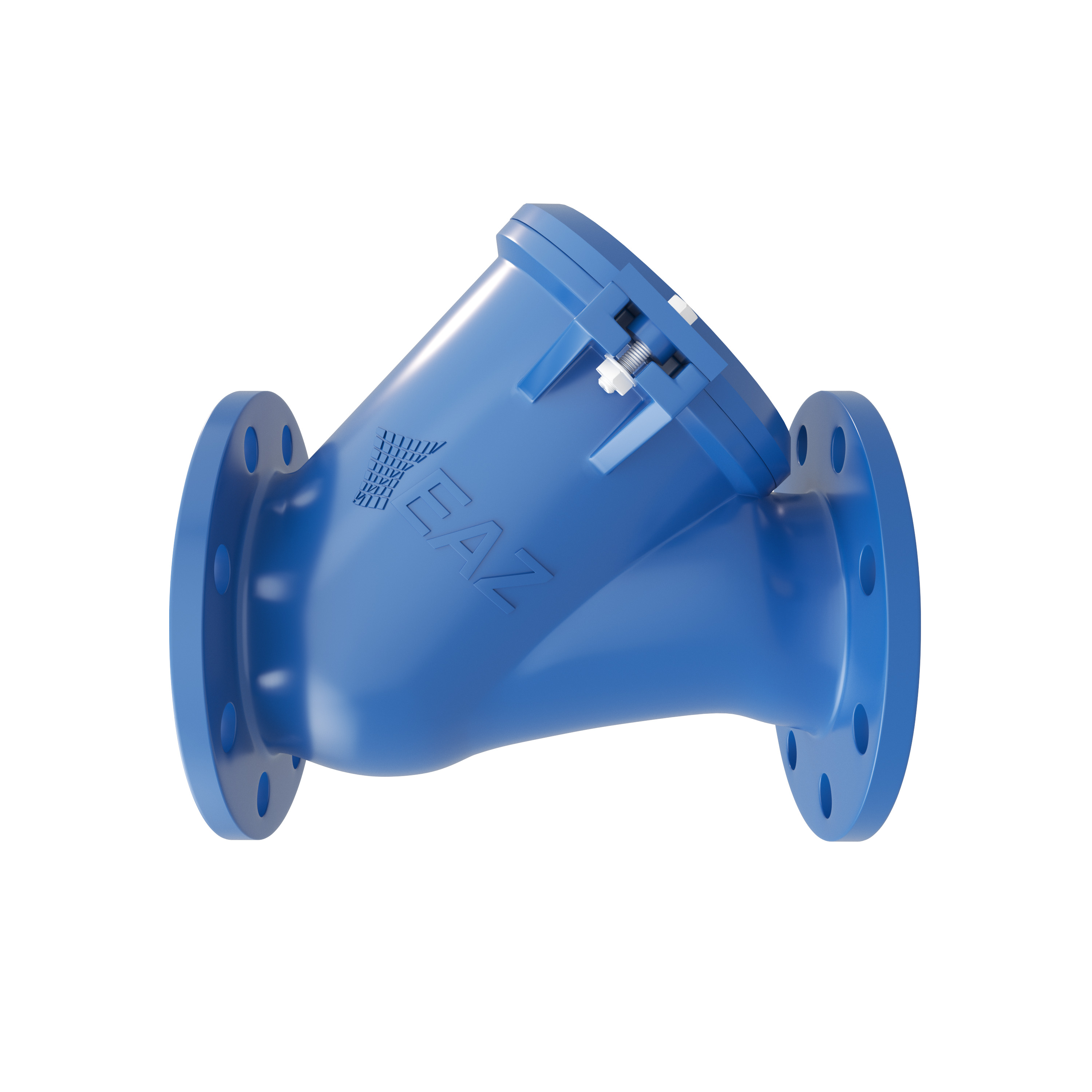

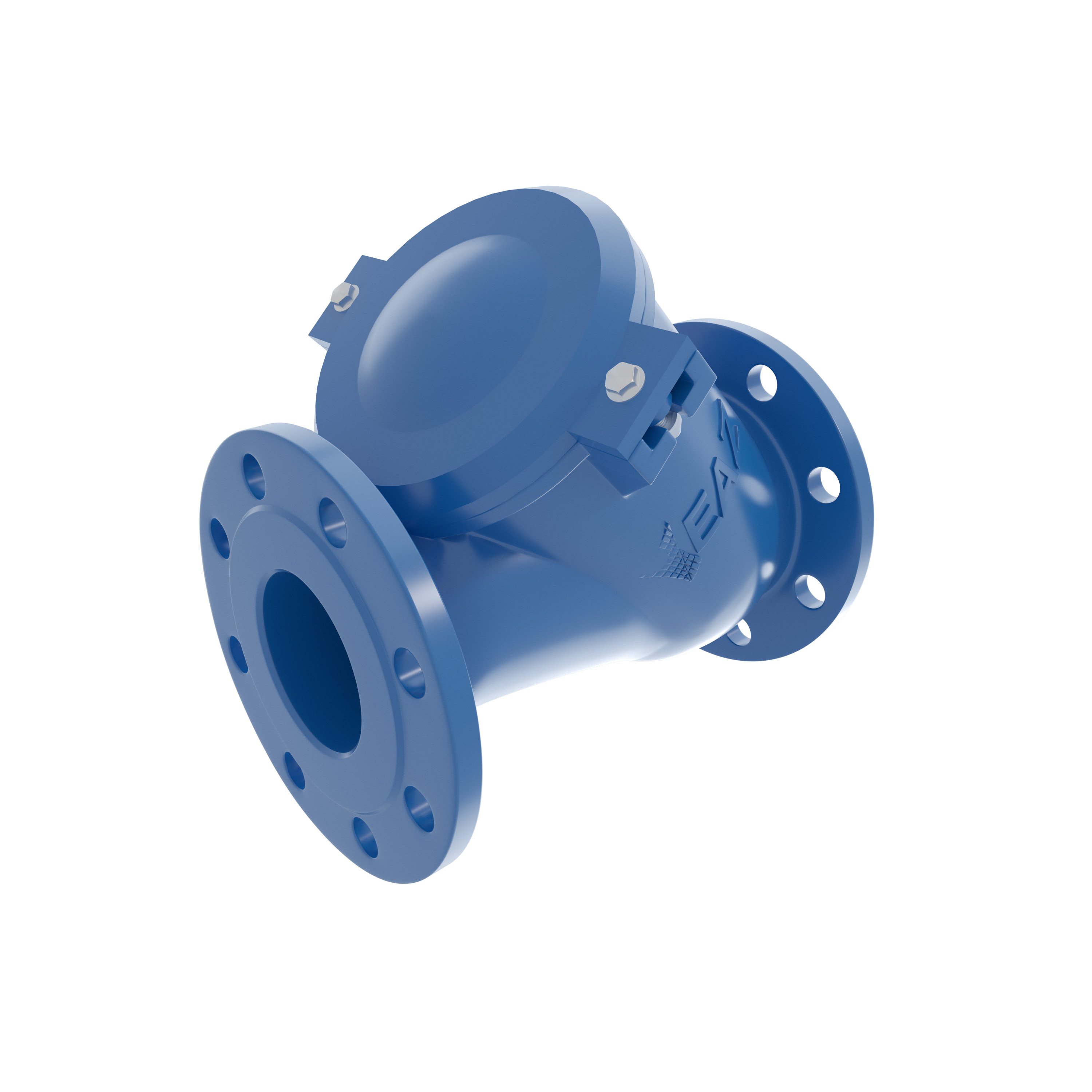

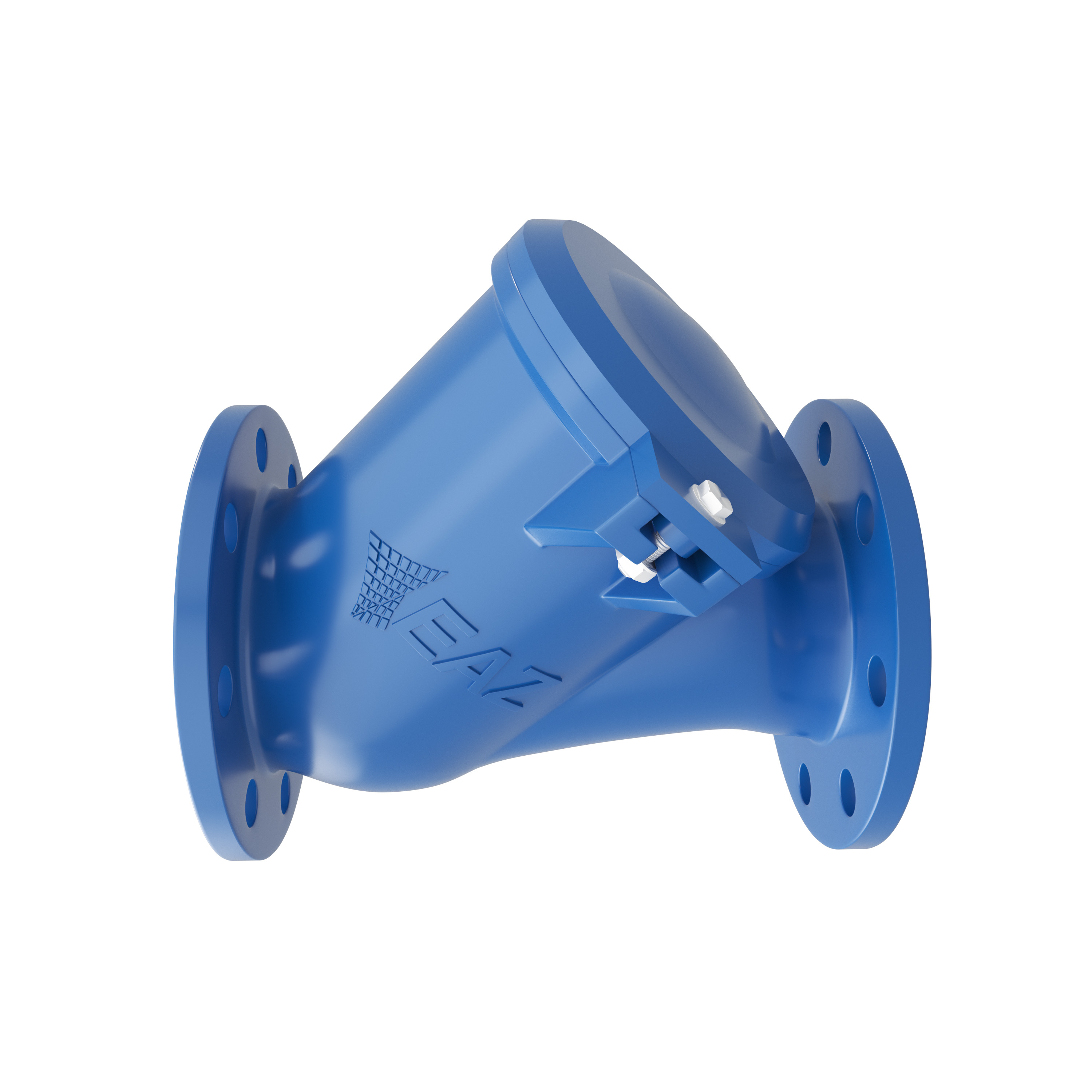

Диаметр номинальный DN по ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды»

50…300.

Давление номинальное PN по ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные (условные). Ряды»

PN 10 кгс/см2, PN 16 кгс/см2

Рабочая среда

Техническая вода, канализационные стоки, морская вода.

Нормальное положение затвора

Полностью открыто / Полностью закрыто.

Температура рабочей среды, °С:

0…+70°С.

Присоединение к трубопроводу

Фланцевое.

Герметичность по ГОСТ Р 9544-2015

А - утечки при закрытом затворе не допускаются.

Максимальная скорость потока (стабильного)

до 5 м/с.

Перепад давления на закрытом шаре

не более максимально допустимого рабочего давления.

Корпус

Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50).

Крышка

Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50).

Винты крышки

Нерж. сталь А2.

Шар

Алюминий, со всех сторон гуммирован NBR.

Защита от коррозии:

Высококачественное эпоксидное покрытие толщина слоя 300 мкм, отсутствие пор, гладкая поверхность.

Категории размещения

Открытый воздух, камеры и колодцы с повышенной влажностью, в грунте, в закрытых помещениях (номинальные значения климатических факторов по ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» для условий УХЛ 5, при температуре окружающей среды от 0 до 40 С).

DN

PN

Максимально допустимые:

Испытательное давление:

рабочее давление,

бар

рабочая температура для

нейтральной жидкости, °С

в корпусе с

водой, бар

при закрытии с

водой, бар

50…300

16

16

50

24

17,6

200..300

10

10

50

15

11

DN клапана

50-125

150-300

Коэффициент

при скорости потока 5 м/с

0,5

1,2
