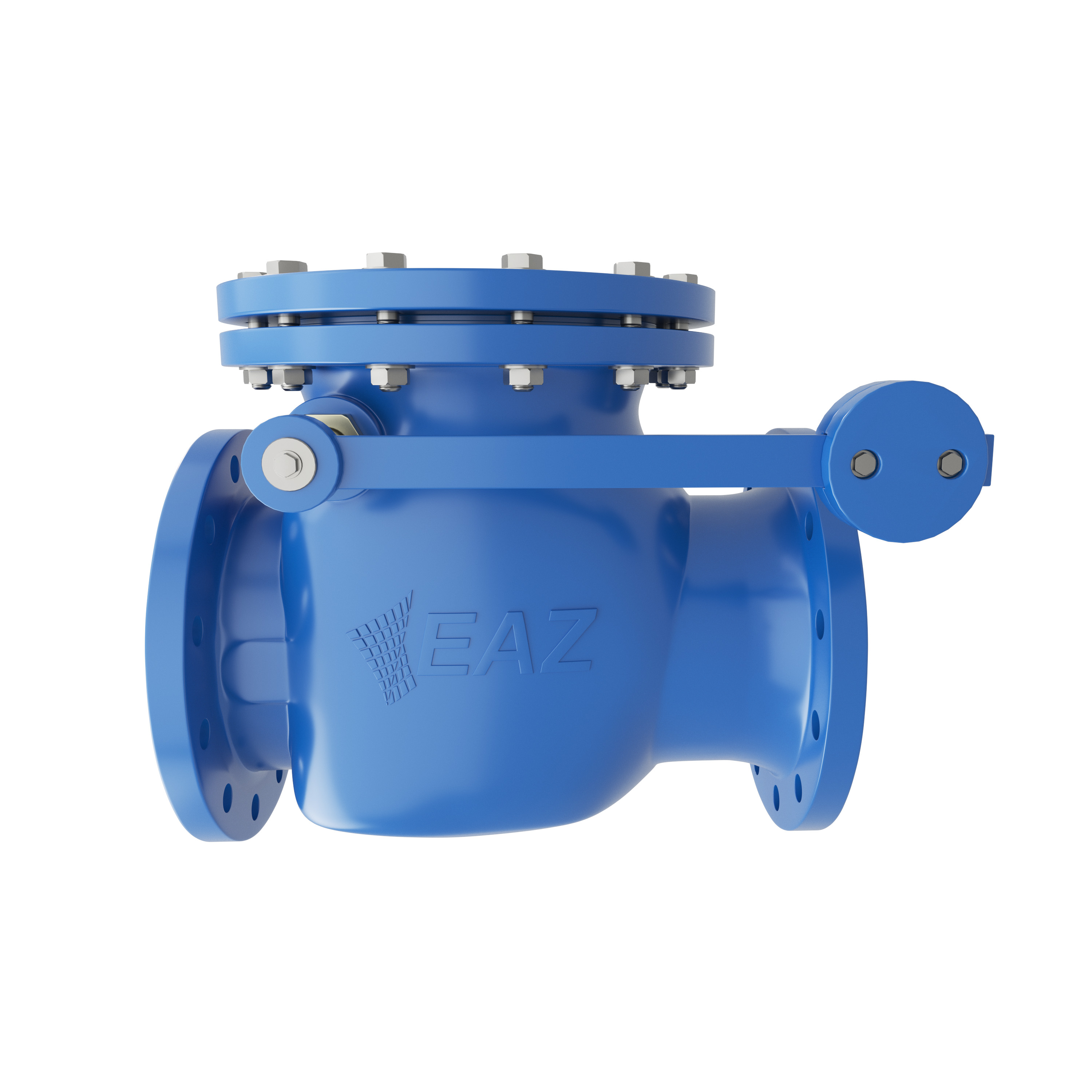

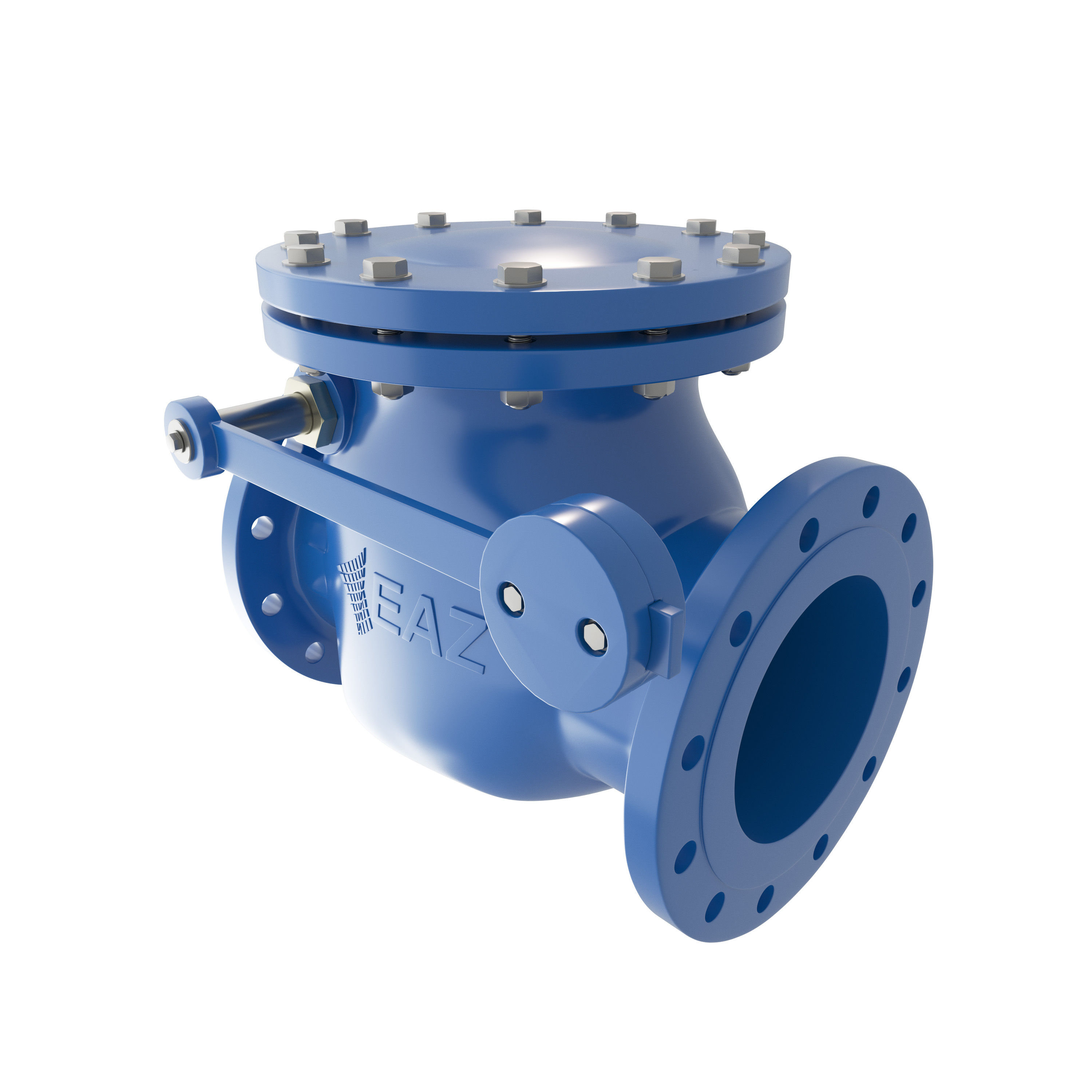

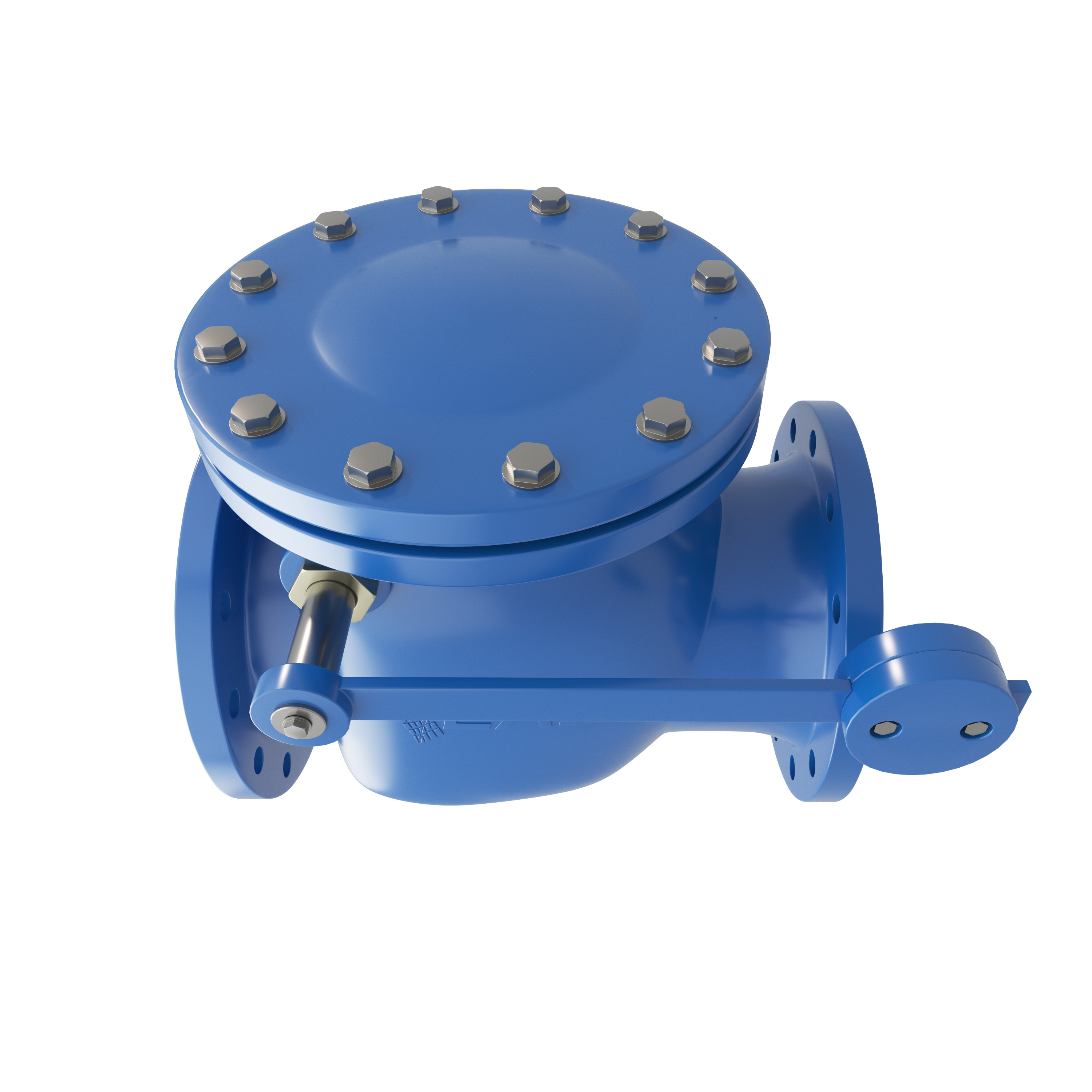

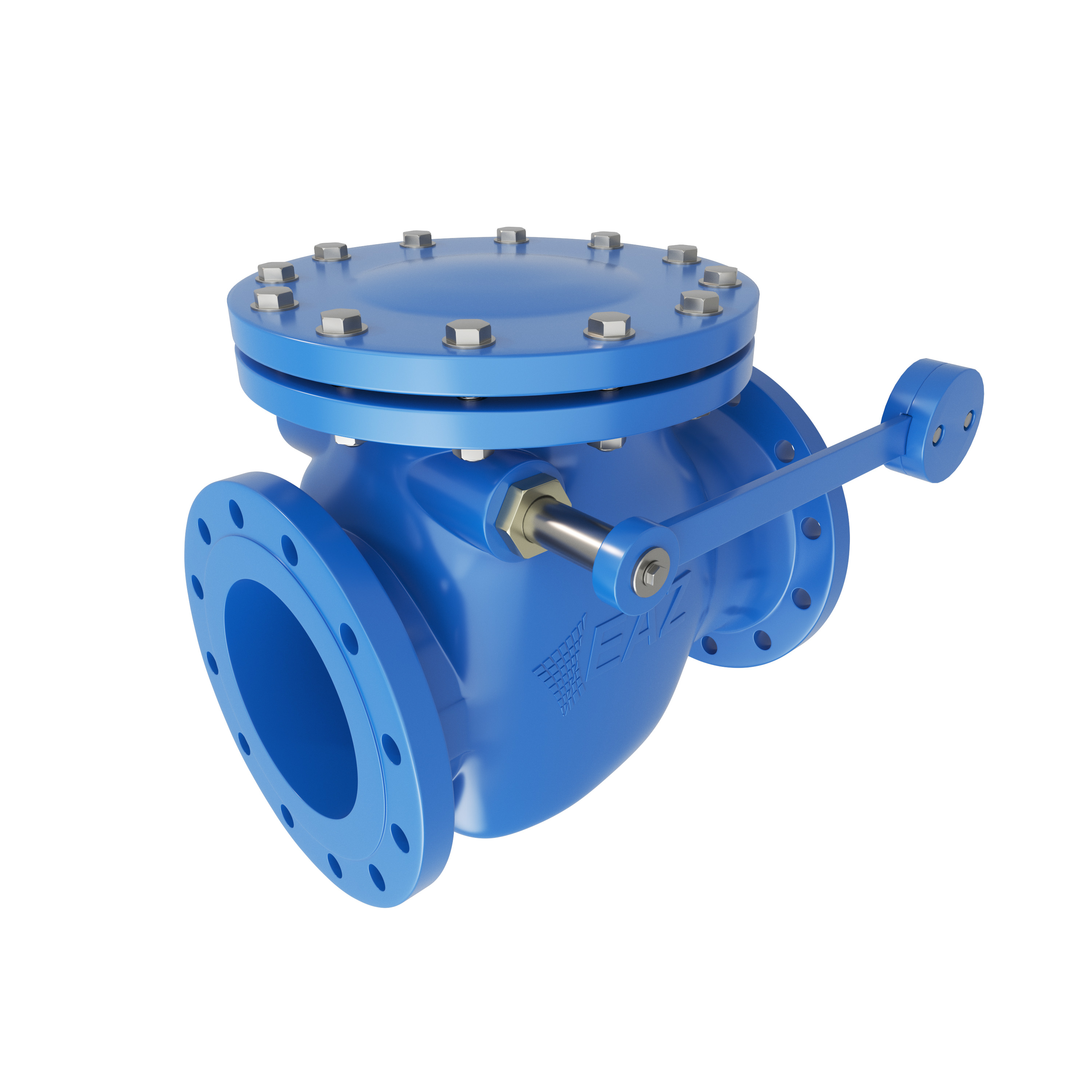

Клапан обратный EAZ RP с рычагом и противовесом

Диаметр номинальный DN по ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды»

100…1600.

Давление номинальное PN по ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные (условные). Ряды»

   PN 10 кгс/см2, PN 16 кгс/см2

PN 25кгс/см2, PN 40 кгс/см2 по заказу

Рабочая среда

Техническая вода, канализационные стоки, морская вода.

Нормальное положение затвора

Полностью открыто / Полностью закрыто.

Температура рабочей среды, °С:

0…+70°С.

Присоединение к трубопроводу

Фланцевое.

Герметичность по ГОСТ 9544-2015– класс

А - утечки при закрытом затворе не допускаются;

достигается давлением на обратную сторону диска от 5 м вод.ст.

Макс. скорость потока (стабильного)

PN 10 – 3 м/с; PN 16 – 4 м/с.

Минимальная скорость потока при монтаже клапана в вертикальном положении

2 м/с.

Перепад давления на закрытом диске

Не более максимально допустимого рабочего давления.

Корпус, крышка, диск

Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50, нерж. стали).

Винты крышки

Нерж. сталь А4.

Вал

Нерж. сталь 20Х17Н2.

Седло в корпусе

Бронза, марки CuSn10 (БрОФ6,5-04 по ГОСТ 5017-2006 «Бронзы оловянные, обрабатываемые давлением. Марки».

Уплотнение вала

О-кольцо из NBR.

Защита от коррозии:

Высококачественное эпоксидное покрытие толщина слоя 300 мкм, отсутствие пор, гладкая поверхность.

Категории размещения

Открытый воздух, камеры и колодцы с повышенной влажностью, в грунте, в закрытых помещениях (номинальные значения климатических факторов по ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» для условий УХЛ 5, при температуре окружающей среды от 0 до 40оС).

Показатели надёжности

Средний полный срок службы, лет, не менее

50 лет.

Средний полный ресурс, циклов, не менее

5000 циклов.

Вероятность безотказной работы

зависит от условий эксплуатации и соблюдения рекомендаций производителя по режиму эксплуатации и периодичности тех. обслуживания.

Назначенные показатели

Назначенный срок службы

до 50 лет.

Назначенный ресурс, циклов

до 5000 циклов.
