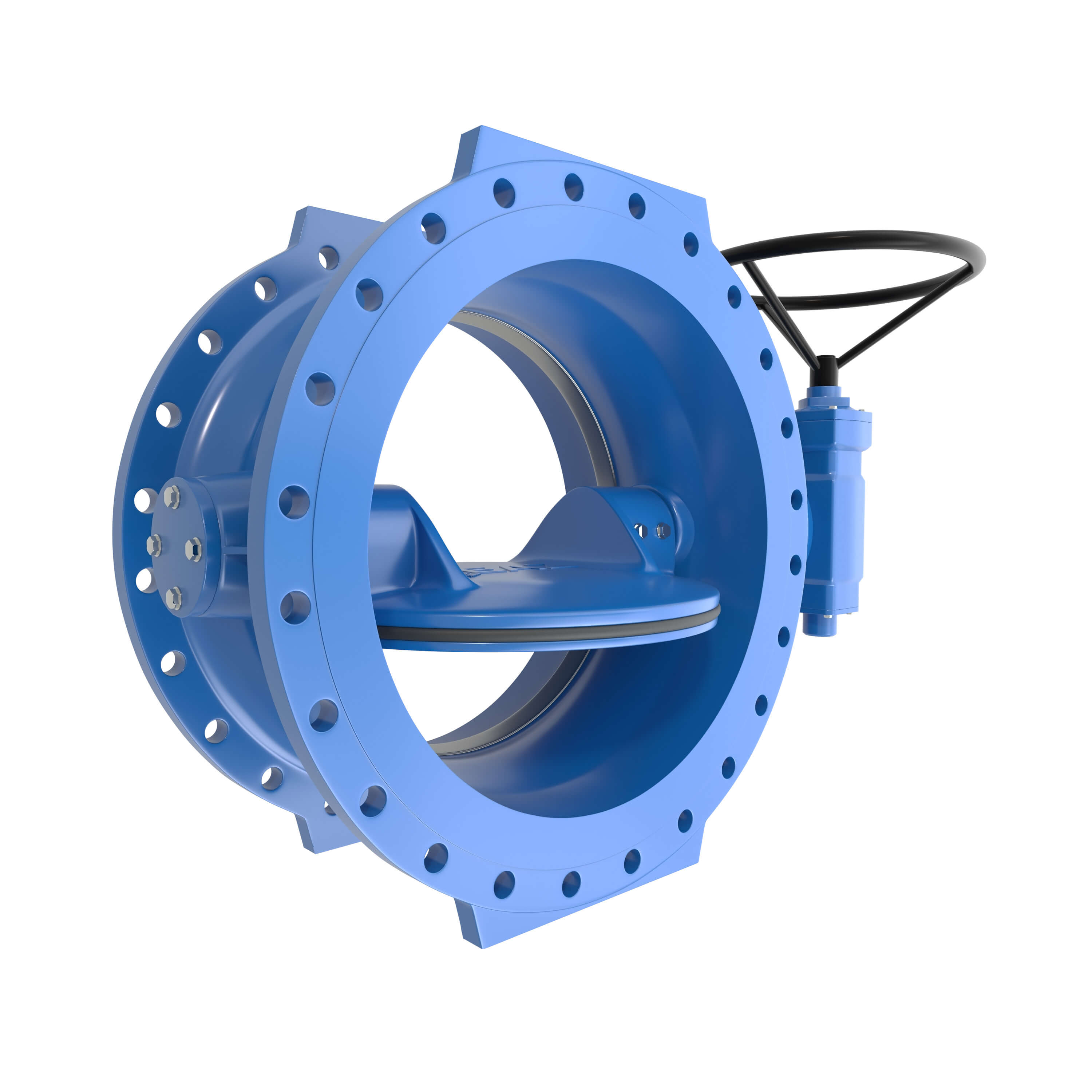

Тип затвора

Поворотно-запирающий диск с двойным эксцентриситетом

Тип конструкции проточной части корпуса

Неполное проходное сечение

Диаметр номинальный DN по ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды»

100…2000 ( 2200…4000 по заказу)

Давление номинальное PN по ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные (условные). Ряды»

PN 10 кгс/см2, PN 16 кгс/см2

PN 25кгс/см2, PN 40 кгс/см2 по заказу

Рабочая среда

Питьевая вода, техническая вода, морская вода

Нормальное положение затвора

Полностью открыто / Полностью закрыто

Температура рабочей среды, °С

0… +70°С

Присоединение к трубопроводу

Фланцевое

Герметичность по ГОСТ 9544-2015- класс

А

Корпус

Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50, нерж. стали)

Крышка

Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50, нерж. стали)

Диск

Высокопрочный чугун с шаровидным графитом (GGG-40) по ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». (Возможно изготовление из GGG-50, нерж. стали), покрытие из эластомера EPDM (вода питьевого качества) или NBR (сточная и техническая вода)

Уплотнение диска

покрытие из эластомера EPDM (вода питьевого качества) или NBR (сточная и техническая вода)

Кольцевые уплотнения вала

EPDM, NBR

Вал

Марка стали нижнего и верхнего вала в соответствии с ГОСТ 5632-2014 нержавеющая сталь 20Х17Н2 по ГОСТ 5949-75. Материал втулки вала латунь ЛС59-2.

Гайка шпинделя: для питьевой воды – латунь по ГОСТ 5915-70,

сточная вода - Бронза, марки CuSn10 (БрОФ6,5-04 по ГОСТ 5017-2006 «Бронзы оловянные, обрабатываемые давлением. Марки». Тип вала под шток с проточкой под шпонку.

3 шт кольца уплотнения вала.

Марка стали прижимного кольца в соответствии с ГОСТ 5632-2014

08х18н10

Марка стали уплотнительного кольца корпуса

04Х19Н11М3

Тип покрытия элементов изделия в соответствии с требованиями GSK и ГОСТ 9.410-1998

Высококачественное эпоксидно-порошковое покрытие толщина слоя 300 мкм, отсутствие пор, гладкая поверхность.

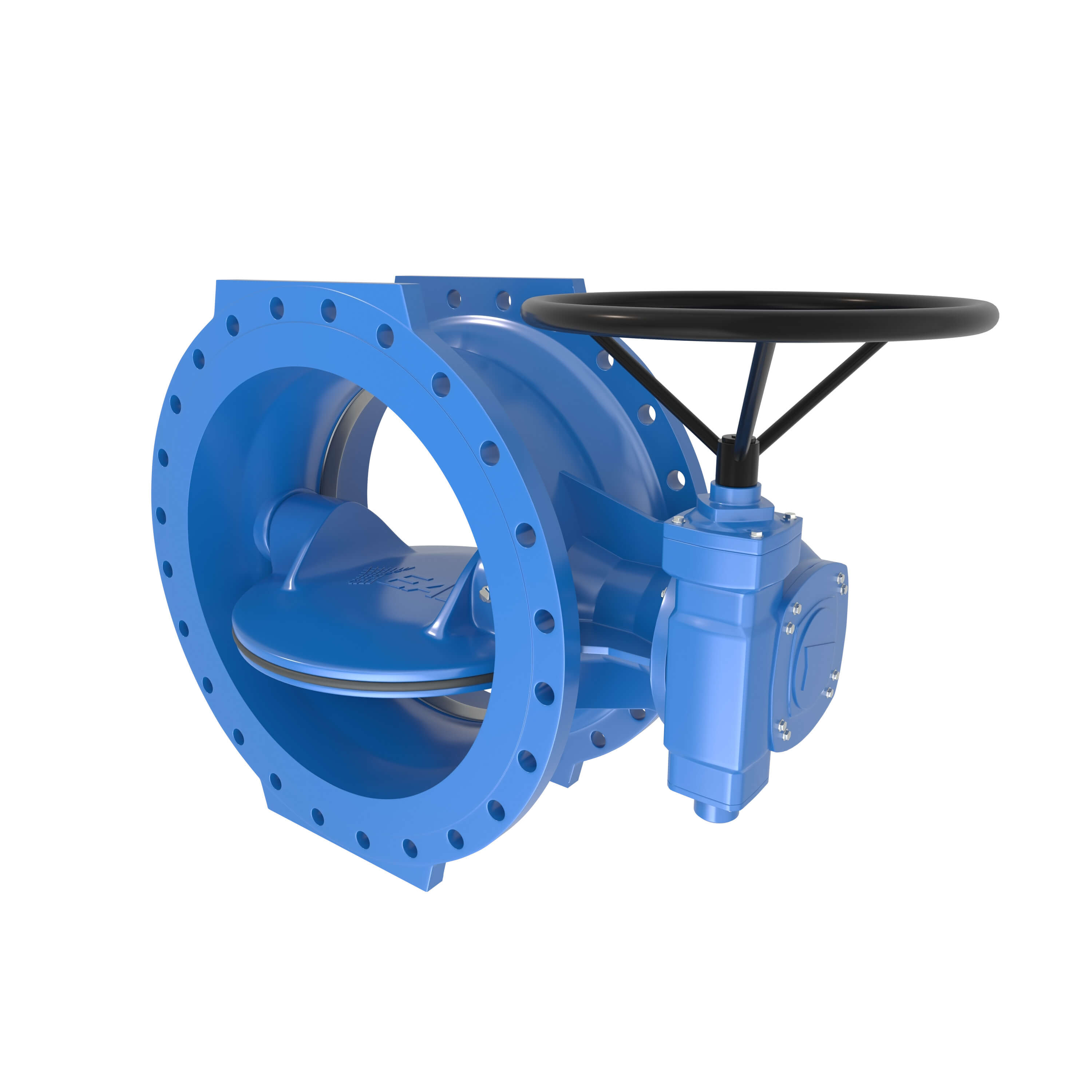

   Тип редуктора

Червячный. Конструкция редуктора исключает проворот диска.

Категория размещения:

Открытый воздух, камеры и колодцы с повышенной влажностью, в грунте, в закрытых помещениях. По требованию заказчика поставляется изделие с максимальным показателем влагопылезащищённости редуктора и электропривода IP68.

Показатели надёжности

Средний полный ресурс, циклов (часов), не менее

20000 циклов при электроуправлении и

5000 циклов в ручном режиме.

Вероятность безотказной работы

зависит от условий эксплуатации и соблюдения рекомендаций производителя по режиму эксплуатации и периодичности тех.обслуживания.

Назначенные показатели

Назначенный срок службы

до 50 лет.

Назначенный ресурс, циклов (часов)

до 42000 циклов при электроуправлении и 5000 циклов в ручном режиме.

H / DN

150

200

250

300

350

400

450

500

600

 700

 800

 900

 1000

 1100

 1200

PN 10

60

110

150

240

300

360

430

540

690

290

400

310

400

390

 360

PN 16

90

150

240

300

370

390

570

790

310

460

390

450

330

-

 510

H / DN

Коэф.

150

200

250

300

350

400

450

500

600

700

800

900

1000

1200

1400

1600

PN 10

0,6

0,55

0,45

0,4

0,35

0,3

0,45

0,4

0,4

0,38

0,3

0,3

0,29

0,55

0,2

0,15

PN 16

0,6

0,55

0,45

0,4

0,35

0,5

0,45

0,5

0,46

0,41

0,38

0,36

0,34

0,55

0,3

0,25

DN

PN

Максимально допустимые:

Испытательное давление:

рабочее

давление, бар

рабочая температура для

нейтральной жидкости, °С

в корпусе с

водой, бар

при закрытии с

водой, бар

150…1600

16

16

50

24

18

200…1600

10

10

50

15

11

Исполнение

Общепромышленное / Взрывозащищённое

Напряжение, В

зависят от:

- скорости вращения выходного вала привода (от 4 до 180 об/мин),

- типа электромотора (на пост./перем. ток, 2-/3-фазное питание, напряжение)

См. документацию производителя электропривода
