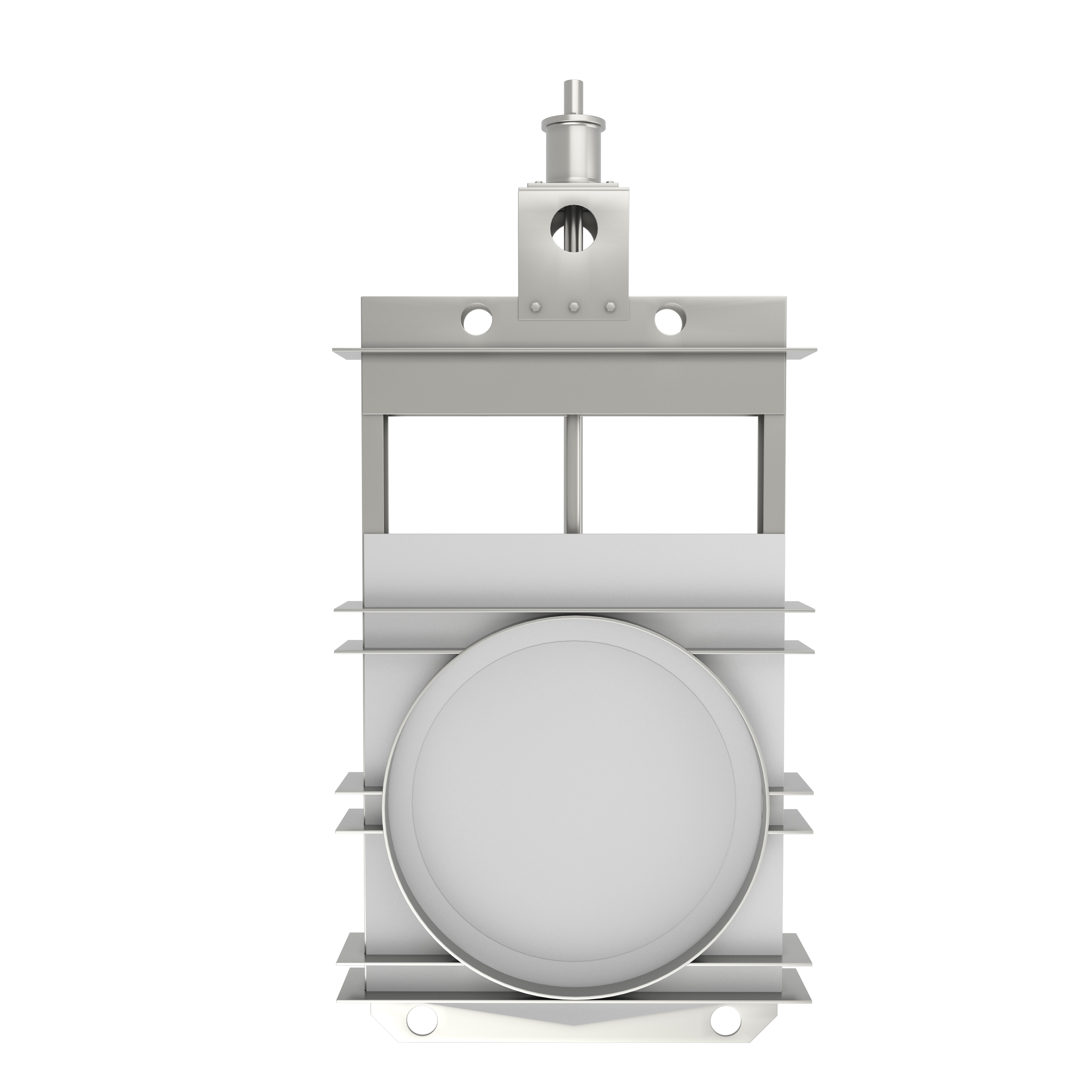

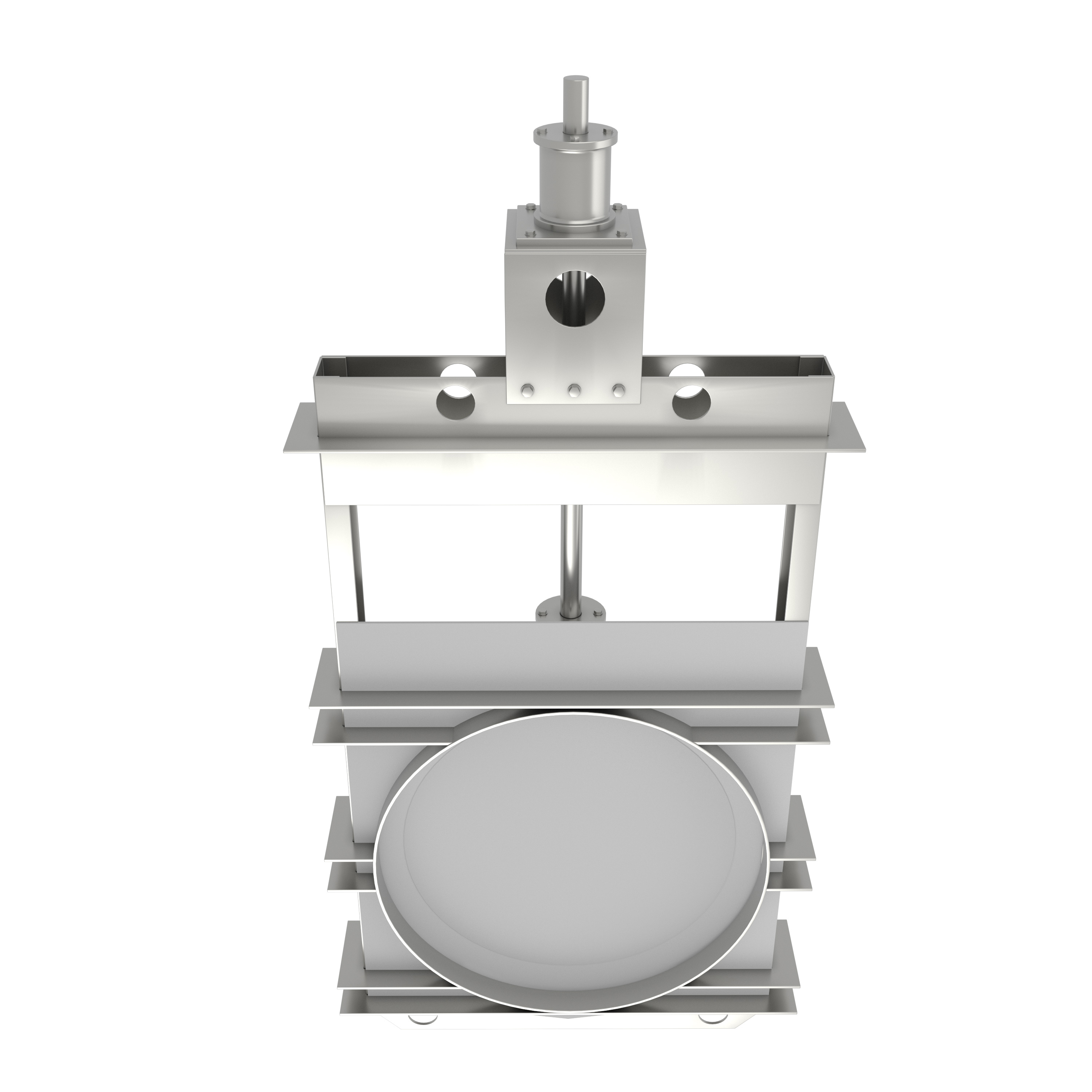

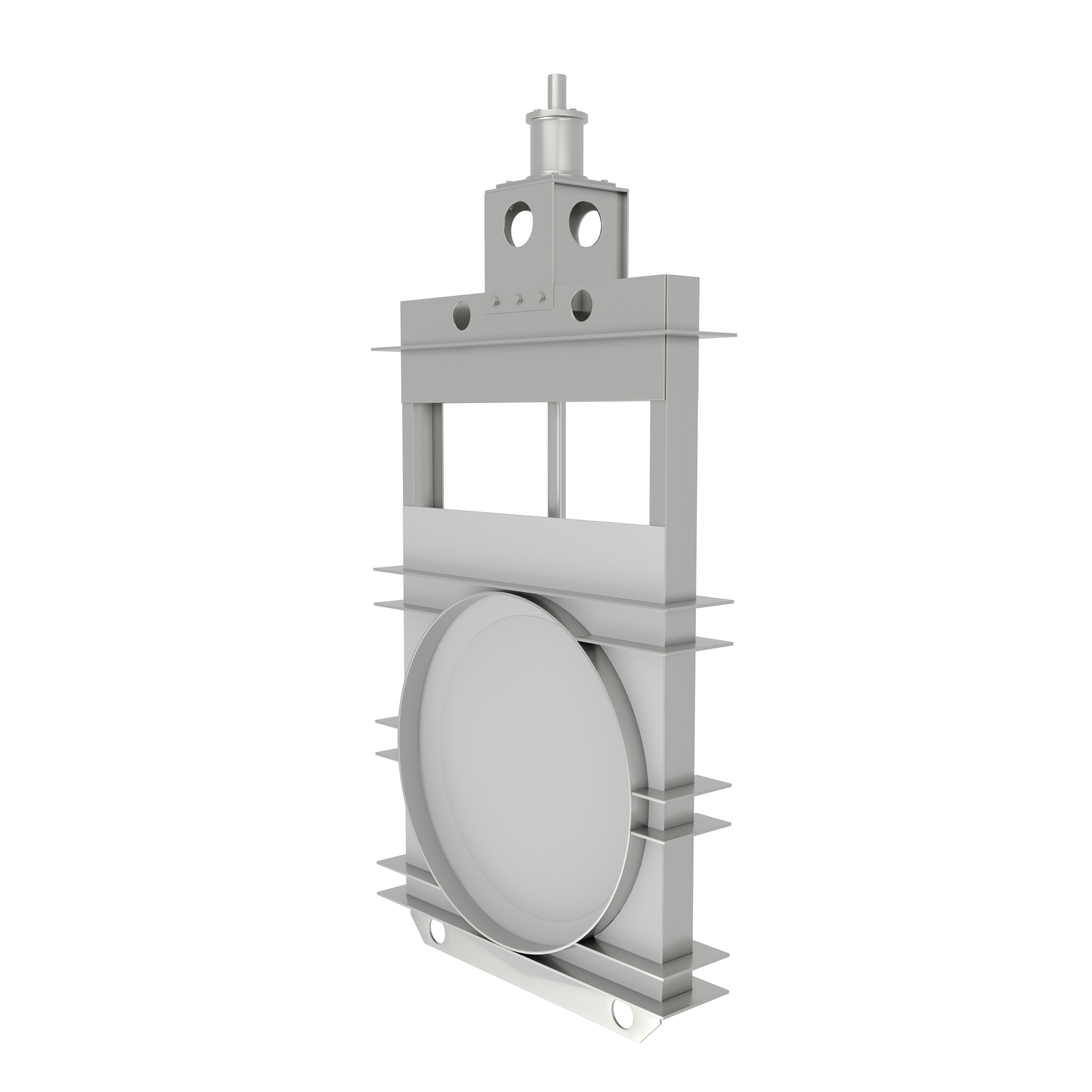

Затвор щитовой глубинный EAZ

Конструкция затвора обеспечивает удобный доступ к сборочным единицам, для сборки, настройки, контроля, технического обслуживания и проведения ремонта;

Щитовой затвор выполнен с минимальным количеством сварных соединений;

Корпус щитового затвора с разъёмом, выполненным по горизонтальной плоскости затвора на расстоянии не менее 0,6 ÷ 0,7 диаметра проходного сечения (от лотковой части);

Проходное сечение и прижимной щит затвора имеют круглую или овальную форму, исходя из требуемых размеров, в зависимости от конструкции канала (допускается в верней части проходного сечения затвора открытие щита не менее 95% площади проходного сечения);

Боковые направляющие корпуса затвора выполняются в виде гнутого швеллера, сваренного между собой (длина одной заготовки не менее 2х метров);

В конструкции уплотняющего элемента (прижимного щита) используется высокомолекулярный полиэтилен РЕ-1000, обеспечивающий высокую износостойкость и твердость. Крепление полиэтилена к щиту осуществляется винтовым соединением с потайной головкой;

В конструкции уплотняющего элемента, на корпусе щитового затвора используется кислотощелочестойкая резина марки ТМКЩ по ГОСТ 7338-90 "Пластины резиновые и резинотканевые. Технические условия", крепление уплотнительного резинового элемента (профиля) к корпусу затвора устанавливается в паз формы "ласточкин хвост" с прижимным кольцом;

Ножевой запорный элемент имеет прижимное устройство (форма ножевого элемента в лотковой части выполняется по гидравлическому радиусу);

 Винт подъёмного устройства находится в масляной ванне во всех положениях;

Тип привода: – ручной, электропривод, гидропривод (поставка осуществляется по требованию Заказчика);

В конструкции винтового подъёмного механизма предусмотрено упорно-радиальный подшипник качения, рассчитанный на нагрузку при максимальном напоре рабочей среды;

Количество оборотов при полном открытии или закрытии щитового затвора в зависимости от диаметра проходного сечения не  превышает следующих значений:

от 600 ÷ до 1000 мм не более 110 оборотов; от 1200 ÷ до 2000 мм не более 150 оборотов; от 2500 ÷ до 3000 мм не более 175 оборотов; от 3500 ÷ до 4000 мм не более 230 оборотов.

Щитовой затвор обеспечивает герметичное перекрытие канала с давлением 10 метров водяного столба. Класс герметичности – D по ГОСТ 9544-2015 "Арматура трубопроводная. Нормы герметичности затворов".
